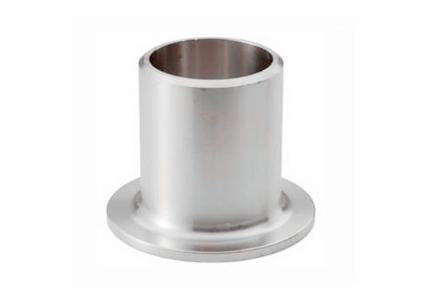

スタブエンド

高品質のスタブエンドは中国のメーカーSN Valveによって提供されます。ラップ ジョイント スタブ エンドは、回転バックアップ フランジのサポートが必要な場合に、溶接フランジの代わりに使用される継手です。また、異なる直径のパイプの接続に使用される、標準および非標準の ANSI 寸法で供給できます。

ラップジョイントスタブエンドの特徴

熱安定性

長い機能寿命

高い機械的強度

スタブエンドの種類

スタブ エンドはタイプ A、B、C の 3 つの異なる方法で提供されます。タイプ A と B のスタブ エンドはエルボやティーなどの鍛造継手に似ており、タイプ C のスタブ エンドはカスタマイズされたサイズで製造されます。

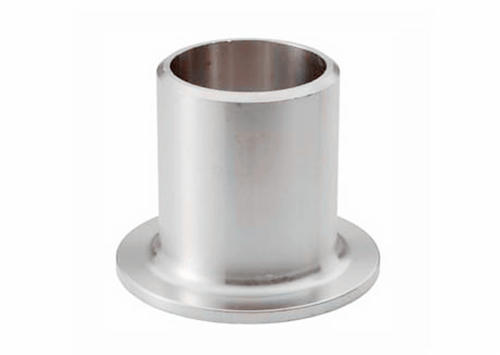

スタブエンド

ラップ ジョイント スタブ エンドは、回転バックアップ フランジのサポートが必要な場合に、溶接フランジの代わりに使用される継手です。また、異なる直径のパイプの接続に使用される、標準および非標準の ANSI 寸法で供給できます。

ラップジョイントスタブエンドの特徴

●優れたシール性能：フランジは精密加工されており、滑らかで平坦なシール面を形成しており、接続部のシール性能を効果的に向上させます。

●強い耐食性：高品位の材質で作られており、耐食性に優れており、さまざまな媒体環境に適しています。

●柔軟な取り付けと取り外し：ルーズフランジに柔軟に適合できるため、取り付けと取り外しのプロセスが簡単かつ迅速に行われ、施工効率が向上します。

●さまざまな作業条件に適応：さまざまなパイプサイズと圧力レベルに応じてカスタマイズでき、さまざまな作業条件に適しています。

スタブエンドの種類

スタブ エンドはタイプ A、B、C の 3 つの異なる方法で提供されます。タイプ A と B のスタブ エンドはエルボやティーなどの鍛造継手に似ており、タイプ C のスタブ エンドはカスタマイズされたサイズで製造されます。

タイプA

タイプ A のスタブ端は、標準の重ね継手のフランジに使用されます。スタブ端のラップ厚さは、パイプ壁の公称厚さ以上です。また、タイプAの外隅Rは重ね継手のフランジを受けることができます。内側の角は正方形です。ラップには通常、鋸歯状の加工面が付いています。

タイプB

タイプ B のスタブ エンドは、ラップ フランジとして標準のスリップオン フランジに使用されます。これらの短端のラップ厚さは、パイプ壁の公称厚さ以上です。また、タイプBの外側コーナー半径は十分に小さいため、バックアップフランジとして使用できるスリップオフランジを受け入れることができます。内側の角は正方形です。ラップには通常、鋸歯状の加工面が付いています。

タイプC

タイプCのスタブエンドは、標準の重ね継手フランジおよびスリップオンフランジに使用できます。ラップの内径に丸いエッジを残してフレア状に広がっています。必要に応じて、半径を正方形に近づけることもできます。ラップの厚さはパイプ壁の 75% です。タイプ C は非常に短いため、あらゆるバックアップ フランジに対応できます。タイプCの重ね合わせは機械ではなく滑らかです。

スタブエンドの利点

ａ．準備が簡単（切断面が平行または完全に平らである必要はありません）

b.アルミニウムと銅などの 2 つの異なる金属の間に形成できます。

c.異なる厚さに対応（薄い部分を上部に溶接する必要があります）、ダイヤフラムやフォイルなどの薄い材料を接続できます
