SN Valve では、中国からのライン ブランクの豊富なセレクションを見つけてください。 ASME B16.48 規格でカバーされる「ライン ブラインド」とも呼ばれるライン ブランクは、通常はメンテナンス目的でパイプの一部を隔離するために使用されます。上流のプロセス液体およびガスが下流に移動する能力を排除するために、一般にシール付きの固体ディスクを挿入して配管を隔離するために使用されるさまざまなタイプのラインブランクがあります。たとえシールが破損したとしても、プロセス流体が下流に移動することはできません。行空白のさまざまなタイプは次のとおりです。

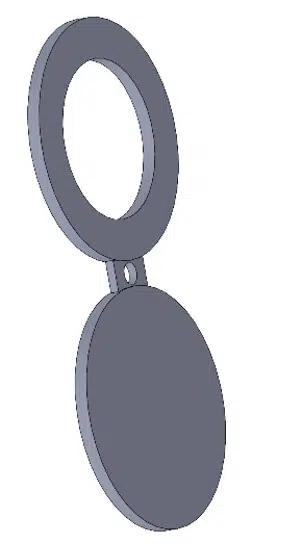

図-8 ブランク:これらのタイプのブラインドには、隔離用のシールが付いた円形の固体ディスクが付いています。ソリッド ディスクを別の同様のディスクに接続するタイバーもありますが、このタイバーには内径があり、流れが制限されません。 Figure-8 はフランジのボルトで固定されており、「ブラインド」(分離) 位置と「フルボア」位置の間で回転できます。これらのブラインドは、「眼鏡ブラインド」または「8 の字ブランク」とも呼ばれます。

パドルブランク:これらのブラインドはシールが付いた中実の円形ディスクです。ディスクの外径にはハンドルが付いているので、オペレータはディスクをフランジの間に挿入して配管を隔離できます。

パドルスペーサー:これらのスペーサーはパドルブランクに似ていますが、無制限の流れを可能にする内径穴が付いています。パドルスペーサーは、パドルブランクを取り外したときに挿入できるように、フランジ間に圧力を含むギャップを作成するために使用されます。

定義と機能

ブラインド フランジまたはパイプ プラグとも呼ばれるパイプライン ブラインドは、パイプラインの開口部をシールするために使用される、中央に穴のないフランジです。配管システムでは次のようなさまざまな目的を果たします。

●漏れ防止：媒体の漏れを防ぎ、生産の安全を保証するために、パイプはパイプシステムの閉鎖端に取り付けられています。

●点検・修理：配管系の保守・点検において、配管の一部を取り外したり、部品を交換する必要がある場合に、配管をブラインドで塞ぐことができ、次のような保守・点検作業が可能になります。終わり。

●ラインの洗浄・交換：パイプはさまざまな媒体を移送しますが、移送媒体を交換する必要がある場合には、パイプでパイプを閉塞し、媒体の洗浄・交換が可能です。

●酸化腐食を避ける：パイプシステムのメンテナンスや修理の際、部品が空気や媒体に長時間さらされると酸化腐食が発生し、パイプラインシステムの動作に影響を与えます。パイプブラインドは酸化腐食を効果的に防止できます。

分類と材質

パイプラインブラインドは、ボルト固定ブラインド、クランプ固定ブラインド、固定ブラインド、特殊用途ブラインドなど、さまざまな構造と機能に応じて多くのタイプに分類できます。同時に、さまざまな材料に応じて、パイプラインブラインドもさまざまなタイプに分けることができます。一般的なものは次のとおりです。

●ステンレス製ブラインドプレート：通常304、316、316Lなどで作られ、高温耐性、耐食性などの利点があり、主に化学工業、医療、食品の分野で使用されています。

●炭素鋼ブラインドプレート：通常、Q235、Q345、20#などの材料で作られ、高強度、優れた耐圧性などの特性を備え、主に石油化学、天然ガス、熱などの分野で使用されます。

●ポリウレタン目隠し板：主にポリウレタン素材で作られており、防水性、保温性、耐摩耗性などの特性を持ち、主に給排水、配管システムなどの分野で使用されています。

●PVCブラインドプレート：主にPVC素材でできており、耐酸性、耐アルカリ性、腐食防止などの特性があり、主に酸、アルカリ、塩媒体の伝送配管システムに使用されます。

選択とインストール

パイプライン ブラインドを選択して設置するときは、次の要素を考慮する必要があります。

●使用圧力と温度：パイプラインシステムの使用圧力と温度およびその他の条件に応じて、適切なブラインド仕様とモデルを選択します。

●密閉：漏れを防ぐために、取り付け後ブラインドが十分に密閉されていることを確認してください。

●安全性：取り付けと使用の過程で、事故を避けるためにブラインドが安全で信頼できることを確認する必要があります。
