ソケットウェルド継手

SN Valve は中国の大手ソケット溶接継手メーカーです。ソケット溶接継手は、パイプが継手、バルブ、またはフランジの凹部に挿入されるパイプ取り付け詳細の一種です。パイプまたはバルブをパイプの他の部分に接合するには、すみ肉タイプのシール溶接が適用されます。ソケット溶接継手は、強力な構造強度と高い漏れ完全性という利点により、場合によっては良い選択となります。これらの要素は、パイプライン プロジェクトを設計する際の重要な考慮事項です。

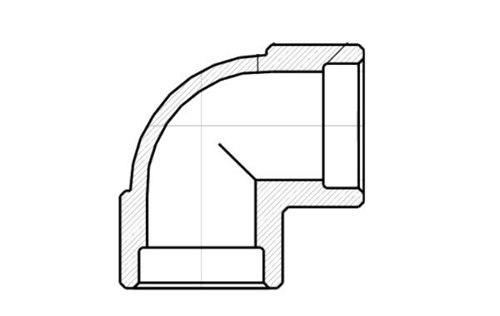

下の図のように、ソケット溶接エルボの 90 度の形状がわかります。

ソケット溶接式管継手寸法の正しい記載方法

ソケット溶接継手をリクエストする際は、OD (外径) 寸法と圧力要件 (または厚さスケジュール) を指定することが重要です。ソケット溶接継手の圧力定格は、通常、クラス 3000、クラス 6000、およびクラス 9000 で表されます。

差し込み溶接式管継手は通常 SW 管継手として簡略化されているため、SW エルボ、SW ティー、SW カップリングなどの説明が表示されます。

ソケット溶接継手についての使用法

ソケット溶接継手は、その高圧能力により、幅広い工業プロセスで一般的に使用されています。

● エルボ、ティー、レデューサーなどのソケット溶接パイプ継手は、漏れが許容されない有毒物質、可燃性物質、または高価な物質を輸送するパイプラインで使用できます。

● ASME パイプと組み合わせて使用​​すると、寸法の変更が容易になります。

● 配管工事が永続的であると考えられる状況に適用されます。良好な流動特性が得られるように設計されています。

● ASTM A234 規格に従って製造されており、ASME B16.11 も確認できます。これは、寸法、圧力温度定格、マーキング、公差、および炭素鋼および鍛造カーボンの材料要件をカバーする規格です。許容される材料の形状としては、継手の化学薬品、機械的特性、および慣行の要件に適合する棒、鍛造品、継目なしチューブ、および継目なしパイプが含まれます。

種類と形状

ソケット溶接継手には、エルボ、ティー、クロス、キャップなど、さまざまな形状やタイプがありますが、これらに限定されません。これらの継手は通常、パイプの方向を変更したり、パイプの端を分岐したり閉じたりするために使用されます。

材料と製造

ソケット溶接継手の材質は、通常、接続の適合性と耐食性を確保するために、配管システムの材質に適合します。一般的な材料には、炭素鋼、ステンレス鋼、合金鋼などがあります。製造プロセスでは、さまざまなサイズや形状の要件を満たすために、継手は鍛造、鋳造、または機械加工されます。

接続とシール

ソケットウェルド継手はソケット溶接により接続されます。接合プロセスでは、パイプの一端が継手のソケットに挿入され、両端が溶接によってしっかりと接合されます。しっかりとした接続を確保するために、通常、パイプと継手のソケットは溶接前に洗浄および前処理され、溶接プロセスでは適切な溶接方法と材料が使用されます。

特徴と用途

ソケット溶接継手には次の特徴があります。

●強力な接続：溶接により接続されており、高い接続強度とシール性を備えています。

●高い適応性：様々なサイズ、形状の配管システムに使用できます。

●高温・高圧に強い：高温・高圧に耐えます。

●取り付けとメンテナンスが簡単：他の接続方法と比較して、ソケット溶接式継手は取り付けとメンテナンスが簡単です。

●ソケットウェルド継手は石油、化学工業、電力、造船等の様々な産業分野で幅広く使用されています。これらの分野では、通常、パイプライン、バルブ、フランジ、その他の機器を接続して、パイプラインシステムの正常な動作と安全性を確保するために使用されます。
