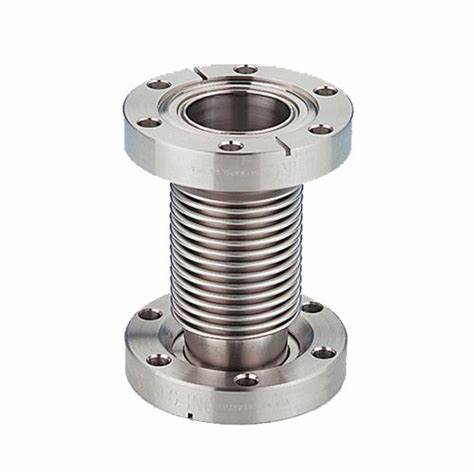

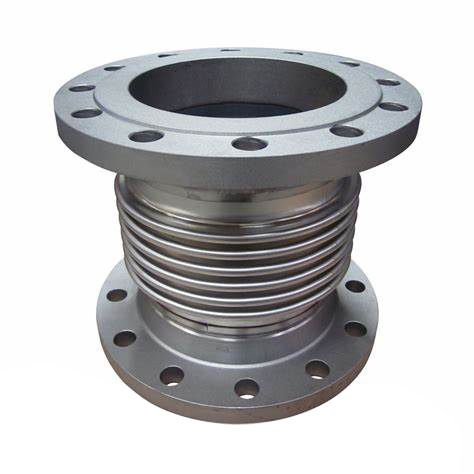

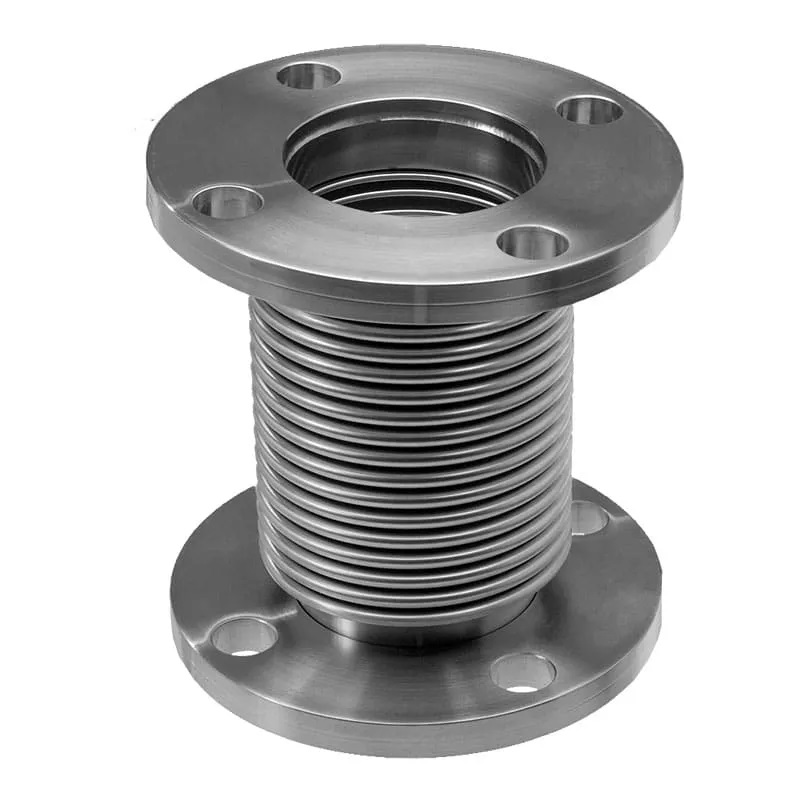

ベローズフランジ

Bellows Flangeは、主にベローズをパイプ、機器、バルブなどの他のコンポーネントと接続するために使用されます。ベローズをボルトまたはその他の固定デバイスを介してフランジと接続して、信頼できる接続システムを形成します。ベローズフランジは、配管システムでの接続、サポート、シーリングの役割を果たし、特定の圧力と変位に耐えることができます。

サイズ：

DN10（3/8 "）	DN15（1/2 "）	DN20（3/4 "）	DN25（1 "）	DN40（1-1/2 "）
DN50（2 "）	DN80（3 "）	DN100（4 "）	DN125（5 "）	DN150（6 "）
DN200（8 "）	DN250（10 "）	DN300（12 "）	DN350（14 "）	DN400（16 "）
DN450（18 "）	DN500（20 "）	DN550（22 "）	DN600（24 "）

カスタマイズされたサイズ私たちに相談してください

お問い合わせを送信

製品説明

構造特性

ベローズの部分：ベローズはベローズフランジの重要な部分であり、軸方向の膨張と放射状の変位の能力を持ち、配管システムの熱膨張と収縮に適応できます。
フランジ：フランジはベローズフランジの接続部分であり、通常は接続サイズと形状が標準化されています。ベローズを他のパイプまたは機器と接続し、接続の信頼性とシーリングを確保するために使用されます。
固定装置：ベラウズフランジは通常、ボルト、ナット、その他の固定デバイスを使用して、ベローズをフランジに接続します。これらの固定装置は、接続の硬さを確保するために、一定量の緊張と圧力に耐える必要があります。

材料と選択

1.材料：ベローズフランジの材料選択は、作業圧力、中温、中程度の性質、その他の要因に応じて考慮する必要があります。一般的に使用される材料には、ステンレス鋼、炭素鋼、合金鋼などが含まれます。高温の場合、高圧または腐食性媒体、温度耐性材料および耐食性材料を選択する必要があります。
2。選択：ベローズフランジを選択する場合、次のポイントを考慮する必要があります。
作業圧力：フランジの高圧容量が高圧動作要件を満たしていることを確認してください。
中温：中温度に応じて適切な材料とシーリングタイプを選択します。
媒体：培地の腐食性と毒性を考慮し、適切な材料とシーリングガスケットを選択します。
接続タイプ：ボルト接続、溶接接続など、実際のニーズに応じて正しい接続タイプを選択します。

インストールとメンテナンス

1。インストール：フランジを取り付ける前に、フランジ、ベローズ、ファスナー、その他のコンポーネントが損傷していないことを確認してください。
底をフランジに置き、ボルトとナットで固定します。締め付けたら、ボルトが適切に締められていることを確認して、密着性が低下したり、緊張しすぎたりしているため、シーリングやフランジの損傷が不十分であることを確認してください。
インストール後、フランジ接続に漏れがないことを確認するために、リークテストを実行する必要があります。

メンテナンス：

ベローズフランジ接続を定期的にチェックして、ボルトが緩んだり落ちたりしないことを確認してください。
フランジ接続で漏れが見つかった場合、シーリングガスケットを交換するか、ボルトを時間内に締める必要があります。
高温、高圧、または腐食性媒体の影響を受けるベラウのフランジの場合、安全で信頼できる操作を確保するために、定期的に検査および維持する必要があります。
