管板

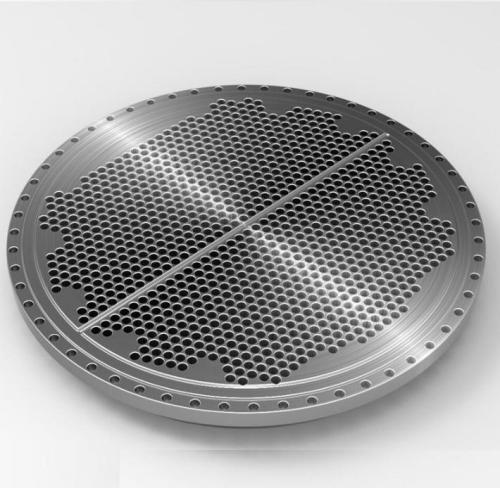

SN Valve は中国の大手管板メーカーです。あチューブシート通常、円形の平らな板片から作られ、チューブやパイプを相互に正確な位置とパターンで受け入れるために穴が開けられたシートです。チューブシートは、熱交換器やボイラー内のチューブを支持および隔離するために、またはサポートするために使用されます。フィルターエレメント。管は、油圧またはローラー拡張によって管板に取り付けられます。管板は、腐食障壁および絶縁体として機能するクラッディング材料で覆われている場合があります。低炭素鋼管板には、次の層が含まれる場合があります。高合金金属を表面に結合させることで、固体合金を使用することなく、より効果的な耐食性を提供できるため、コストを大幅に節約できます。

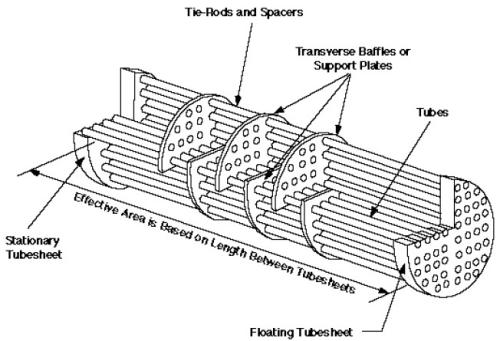

おそらくチューブシートの最もよく知られた用途は、熱交換器やボイラーの支持要素としてのものです。これらの装置は、密閉された管状シェルの内側に位置する薄壁のチューブが密に配置されて構成されています。チューブは、穴が開けられたシートによって両端が支持されています。チューブの端がシートを通過できるようにするための所定のパターン。チューブシートを貫通したチューブの端は拡張されて所定の位置にロックされ、シールが形成されます。チューブの穴のパターンまたは「ピッチ」により、1 本のチューブからチューブまでの距離が変わります。もう一方と角度これにより、流体の速度と圧力降下の操作が可能になり、最大量の乱流とチューブ表面の接触を提供して効果的な熱伝達を実現します。

流体の混合を避けることが重要な場合には、二重チューブシートを使用できます。管板の設計はかなり正確で複雑なプロセスです。チューブの正確な数を確立し、チューブシートの表面上にチューブを均等に広げるために穴のパターンを計算する必要があります。大型の熱交換器には、正確に計算されたグループまたは束に配置された数千のチューブが通過している場合があります。最近では、シートの設計と製造は大部分が自動化されており、コンピュータ ソフトウェア (CAD など) が計算を実行し、管板の穴あけはコンピュータ数値制御 (CNC) 機械で行われます。この設計では、外側のチューブシートがシェル回路の外側にあり、流体が混合する可能性が事実上排除されます。内側のチューブシートは大気に通気されているため、液体の漏れが簡単に検出されます。河北海豪フランジ工場掘削部門には専門の掘削設備と作業チームがあり、最高品質の管板を提供できます。
