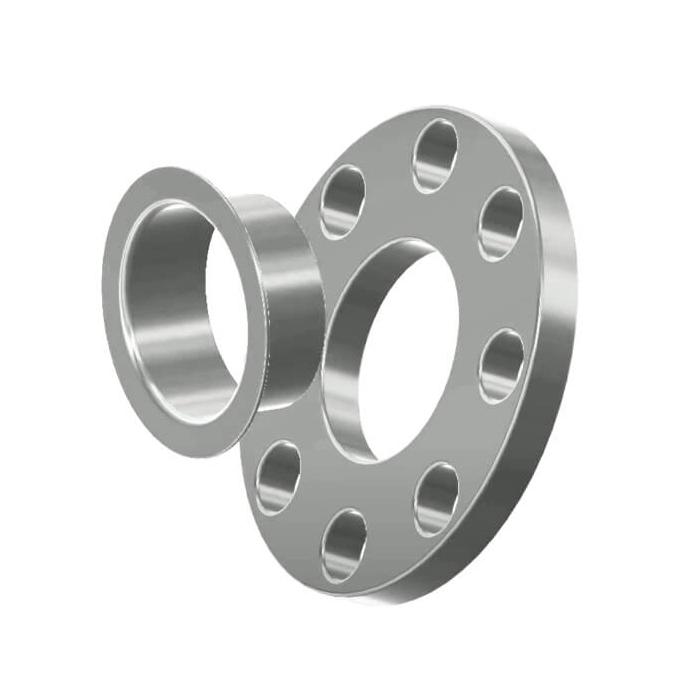

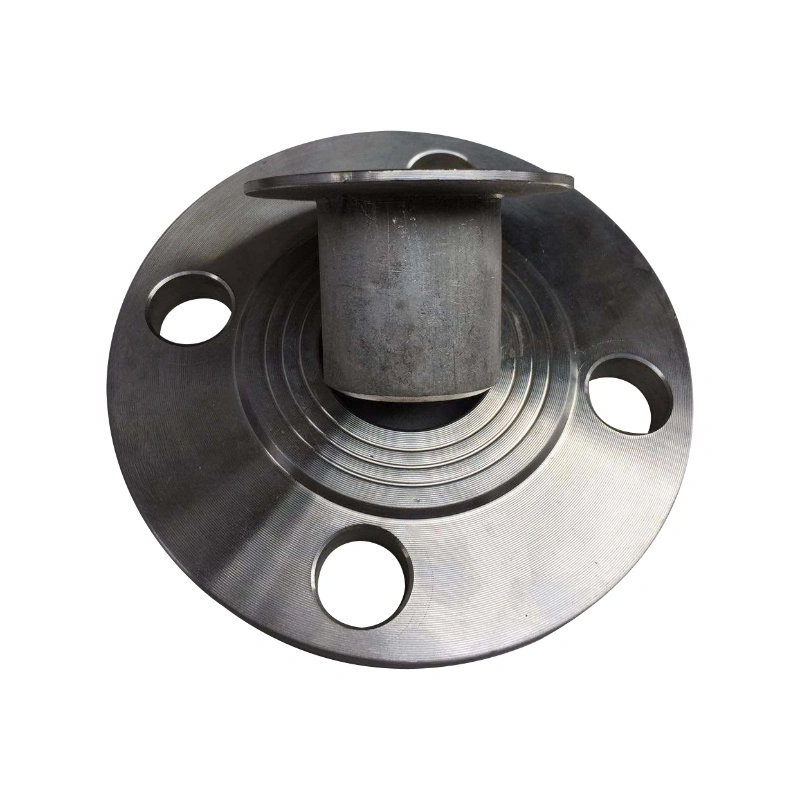

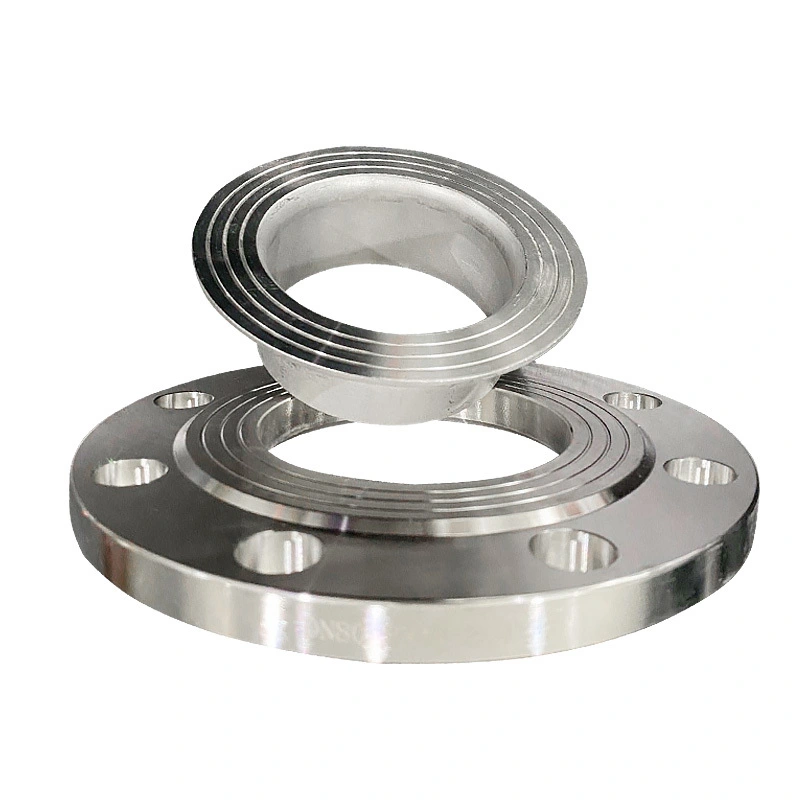

ゆるいフランジ

ルーズフランジは、フランジとパイプまたは機器の間の接続のある程度の可動性または取り外し性によって特徴付けられるフランジ接続の一種です。このタイプの接続により、フランジは簡単にゆるいフランジになり、特に頻繁な分解と機器の交換を必要とする状況では、さまざまな工業分野で広く使用されています。パイプラインまたは機器をフランジによって制限されることなく、ある程度調整して調整することができ、システムの柔軟性と適応性が向上します。

サイズ：

DN10（3/8 "）	DN15（1/2 "）	DN20（3/4 "）	DN25（1 "）	DN40（1-1/2 "）
DN50（2 "）	DN80（3 "）	DN100（4 "）	DN125（5 "）	DN150（6 "）
DN200（8 "）	DN250（10 "）	DN300（12 "）	DN350（14 "）	DN400（16 "）
DN450（18 "）	DN500（20 "）	DN550（22 "）	DN600（24 "）

カスタマイズされたサイズ私たちに相談してください

お問い合わせを送信

製品説明

機能と利点

高可動性：フランジとパイプまたは機器の間の接続が緩んでいるため、ゆるいフランジは高度なモビリティを持っています。このモビリティにより、フランジは、パイプまたは機器の小さな動きや変形に対処するためにより適応性があります。
分解の容易さ：固定フランジと比較して、ゆるいフランジは、分解して再組み立てが簡単で迅速です。これにより、メンテナンスのコストと機器に費やされる時間が大幅に削減されます。
適応可能：ルーズフランジは、パイプラインまたは機器接続のニーズのさまざまなサイズ、形状、材料に適合させることができます。これにより、さまざまな産業用アプリケーションで広く適用できます。

接続としてよく使用されることは、素材の変化です

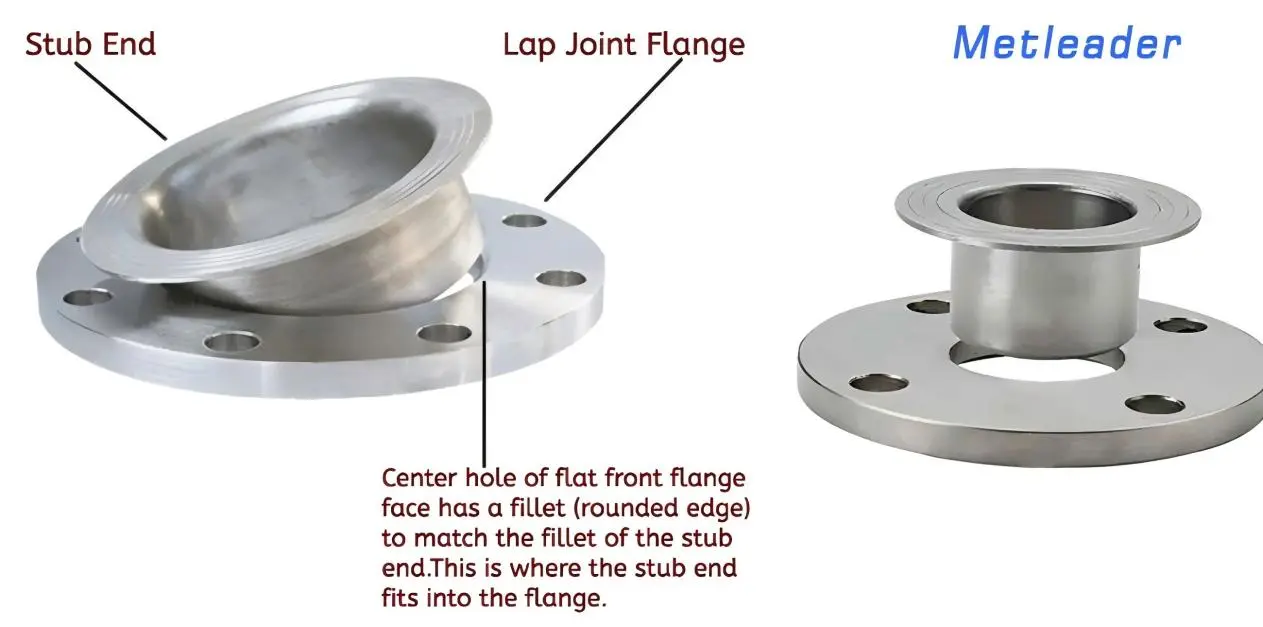

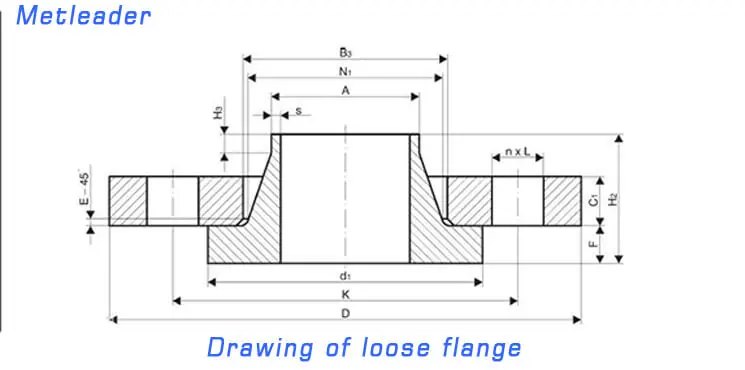

ゆるいフランジは、フランジ、スチールリングなどを使用してパイプの端に袖に塗られ、フランジはパイプ端に移動できます。スチールリングまたはフランジはシーリング面であり、フランジはそれらを圧縮するために作用します。スチールリングやフランジによってブロックされているため、ゆるいフランジが媒体と接触していないことがわかります。

ゆるいフランジは、鋼やアルミニウム、ステンレス酸耐性鋼容器などの非鉄金属の接続および耐食性パイプラインに適しています。
ゆるいフランジは可動フランジです。通常、給水と排水継手（伸縮ジョイントで最も一般的なもの）に一致します。工場が工場を離れると、伸縮ジョイントの両端にフランジがあり、これはプロジェクトのパイプラインと機器に直接関連しています。ボルトで接続されています。
ルーパー付きのフランジのようなものです。通常、パイプで使用されます。その場合、ボルトを回転させて両側のパイプを回転させてから締めます。パイプを分解すると便利です。ルーズフランジはループフランジとも呼ばれます。

ルーズフランジの接続は、実際には溶接によって実現されます。ただし、フランジがパイプに溶接された接続されたコンポーネントにゆるく接続され、アタッチメントコンポーネントとガスケットが接続ボルトによって押されてシーリングを実現します。フランジ（つまり、ゆるい袖）自体は媒体に触れません。
チューブへのアクセサリの付着は、平らまたは尻溶接のいずれかです。

注意

シーリング：ゆるいフランジには高いモビリティと簡単な分解の利点がありますが、実際のアプリケーションでのシーリングパフォーマンスに注意を払う必要があります。フランジ接続のシーリングがきつくない場合、漏れの問題につながる可能性があります。したがって、設置と使用中にフランジ接続のシーリングを確保する必要があります。
強度の要件：ゆるいフランジは特定の圧力と温度の変動に耐える必要があるため、その強度が選択と使用の実際のニーズを満たすことを確認する必要があります。使用中のフランジの損傷や故障を避けてください。
