| DN10(3/8") | DN15(1/2") | DN20(3/4") | DN25(1") | DN40(1-1/2") |
| DN50(2インチ) | DN80(3") | DN100(4") | DN125(5インチ) | DN150(6インチ) |
| DN200(8インチ) | DN250(10インチ) | DN300(12インチ) | DN350(14インチ) | DN400(16インチ) |
| DN450(18インチ) | DN500(20インチ) | DN550(22インチ) | DN600(24インチ) |

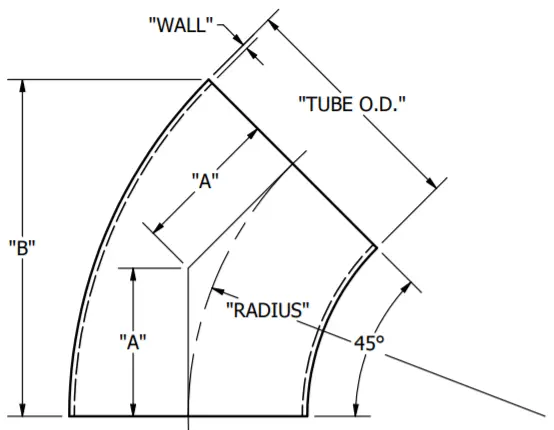

| サイズ (チューブ外径) |
部品番号 | 寸法 | |||||
| 304L | 316L | A | B | 半径 | チューブ外径 | 肉厚 | |
| 1/2" | それ | 2WK-.50-1-316 | 0.310" | 0.707インチ | 0.750" | 0.500" | 0.065" |
| 3/4" | それ | 2WK-.75-1-316 | 0.469インチ | 1.066インチ | 1.125インチ | 0.750" | 0.065" |
| 1" | 2WK-1-1-304 | 2WK-1-1-316 | 0.625インチ | 1.421インチ | 1.500" | 1.000" | 0.065" |
| 1-1/2" | 2WK‐1.5-1-304 | 2WK‐1.5-1-316 | 0.938" | 2.132" | 2.250" | 1.500" | 0.065" |
| 2" | 2WK-2-1-304 | 2WK‐2-1-316 | 1.250インチ | 2.841" | 3.000" | 2.000" | 0.065" |
| 2-1/2" | 2WK‐2.5-1-304 | 2WK-2.5-1-316 | 1.563インチ | 3.552インチ | 3.750" | 2.500" | 0.065" |
| 3" | 2WK-3-1-304 | 2WK‐3-7-316 | 1.875インチ | 4.262インチ | 4.500インチ | 3.000" | 0.065" |
| 4" | 2WK-4-1-304 | 2WK-4-1-316 | 2.500" | 5.682インチ | 6.000" | 4.000" | 0.083" |
| 6" | 2WK-6-1-304 | 2WK-6-1-316 | 3.750" | 8.523インチ | 9.000" | 6.000" | 0.109インチ |
| 8インチ | 2WK-8-1-304 | 2WK-8-1-316 | 5.000" | 11.314インチ | 12.000" | 8.000" | 0.109インチ |
