ロングウェルドネックフランジ

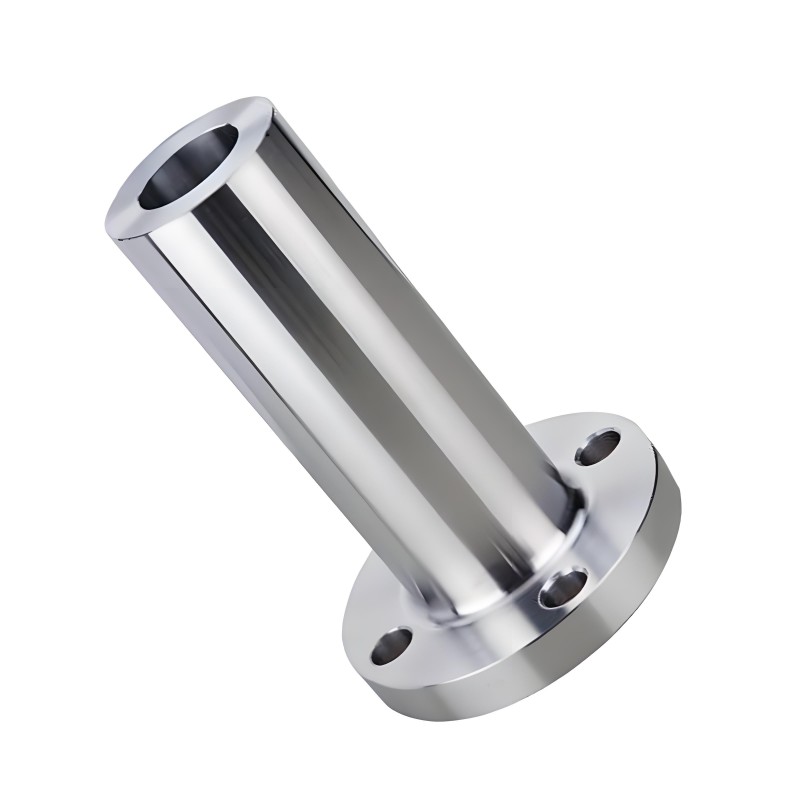

ロングウェルドネックフランジ（LWN）は、首付き突合せ溶接フランジを拡張したもので、首の高さが通常の突合せ溶接フランジよりも大幅に高くなります。ネックは通常、真っ直ぐな円筒形に設計されており、高さは呼び径 (DN) に従って調整されます。DN ≤ 100 の場合、ネック高さは 229 mm、DN > 100 の場合、ネック高さは 305 mm になります。ネック壁の厚さがパイプ壁の厚さに徐々に移行し、応力分布が効果的に改善され、フランジの剛性と支持力が強化され、高圧、高温、頻繁な温度変化のある作業条件に適しています。

サイズ：

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40 (1-1/2 インチ)
DN50(2インチ)	DN80(3")	DN100(4")	DN125(5インチ)	DN150(6インチ)
DN200(8インチ)	DN250(10インチ)	DN300(12インチ)	DN350(14インチ)	DN400(16インチ)
DN400(16インチ)	DN500(20インチ)	DN550(22インチ)	DN600(24インチ)

カスタマイズされたサイズお問い合わせください

お問い合わせを送信

製品説明

製造基準と材質

標準仕様：主にHG/T20615-2009（中国化学規格）およびASME B16.5（米国規格）に従い、一部の設計はISO 7005-1などの国際規格にも準拠しています。
材料の選択: 一般的な材料には、炭素鋼、ステンレス鋼 (304/316L など)、合金鋼、二相鋼 (2205 など) があります。特殊な作業条件では、ハステロイやチタン合金材料も使用できます。
製造プロセス：一体鍛造または型鍛造プロセスが使用され、高精度CNC旋盤加工と組み合わせて、フランジの密度と寸法精度を確保します。

応用分野

ロングウェルドネックフランジは通常、次のシナリオで使用されます。
エネルギーおよび化学産業: 石油精製高圧パイプライン、LNG 貯蔵および輸送システム、酸洗装置の循環ループ。
電力と原子力: 超高圧送電鋼管塔および原子力発電所の冷却システムは、第 1 レベルの溶接シーム規格を満たさなければなりません。
船舶および医薬品: 海水冷却システム、滅菌液体供給、衛生要件を満たすために表面は Ra ≤ 0.8 μ m に研磨されています。
一般産業: 繰り返し負荷に対応する高温ボイラー、圧力容器、パイプライン接続。

製造工程と溶接技術

溶接方法:
手動ガスシールド溶接 (GTAW/SMAW): 小型フランジや複雑な作業条件の根元溶接に使用されます。
自動サブマージアーク溶接 (SAW): 大口径フランジの両面溶け込み溶接に適しており、ルートクリーニングの必要がなく、高効率で溶接適格率 98% を実現します。
溝設計: 通常は片面 V 字型または U 字型溝が採用され、鈍いエッジ ≥7 mm、接合部間の隙間は 0 ～ 1 mm で、溶接シームの完全な貫通を確保し、焼き付きを防ぎます。
品質管理: 100% X 線 (RT) および超音波 (UT) 検査、使用圧力の最大 1.5 倍の静水圧テスト、材料は EN 10204 3.1 に従って認証される必要があります。

メリットとデメリットの分析

利点:
手動ガスシールド溶接 (GTAW/SMAW): 小型フランジや複雑な作業条件の根元溶接に使用されます。
取り付けが簡単: 現場で溶接することで溶接継ぎ目検査のプロセスが不要になり、スペースが限られたモジュール式機器に特に適しています。
制限:
高コスト：溶接作業量が多く、溶接棒の消耗が多く、加工サイクルが長い。
耐疲労性が弱い: 頻繁に曲げたり、急激な温度変化を伴うパイプラインには推奨されません。

ホットタグ: ロングウェルドネックフランジ、中国、メーカー、サプライヤー、工場

関連カテゴリー

お問い合わせを送信

連絡先情報



住所

No. 4516、Binhai 3rd Road 8、Xinghai Street、Longwan District、Wenzhou City、Zhijiang省、中国


電話

+86-577-85886898


Eメール

Julong@snflange.com

材料：

ステンレス鋼

A-182～F-304

デュアルグレード 304/304L

デュアルグレード 316/316L

316

304H

デュアルグレード 304/304H

デュアルグレード 316/316H

316H

309

310

317L

321

347

347H

904L

二重状態

F51/2205

F53/2507

炭素鋼

ASTM/ASME

SA-105

A-350

LF-2

LF-3

A694

SA-516-70

A36

チタン

2年生

グループ12

クロム合金

A-182-F-1

F-5

F-6

F-9

F-91

F-11

F-12

F-22

アルミニウム

3003

6061

5083

他のグレードもご要望に応じて

ハスタロイ

B-2

C-276

C-22

インコネル

600

601

625

718

モネル

400

銅

90/10 (C70600)

70/30 (C71500)
