スペクタクルブラインドフランジとは何ですか？

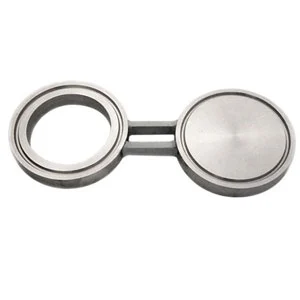

スペードがフランジの間に入れられた場合、液体の通路を止めます。図8フランジとしても知られるスペクタクルブラインドフランジは、単一のバインドまたはリングスペーサーとして機能するように回転できる2つの組み合わせです。この種のフランジは、一般に2つのパイプフランジの間に収まるように切断されるよりも金属片であり、通常は2つのガスケットの間に挟まれています。スペクタクルブラインドは、鋼の小さなセクションで互いに取り付けられた2つの金属ディスクから作られています。シャープは、眼鏡や眼鏡のペアに似ています。したがって、スペクタクルブラインドフランジという名前です。盲目の一方の端には、操作中にパイプを通る流れを可能にする開口部があり、もう一方の端は維持中に流れをブロックするために固体です。通常、プロセス配管システムを分離するための恒久的なデバイスとしてインストールされます。

スペクタクルブラインドフランジの全体的なアイデアは、メンテナンス中にバルブを通る流れや漏れの可能性がなく、機器のアイテムが適切かつ安全に空白になっていることを絶対に確信できるようにすることです。流れは、スペクタクルブラインドの安全機能を損なうため、空白の周りを通過するだけではなく、機器の他のアイテムに迂回できます。フランジボルトを緩めてブラインドを振る前に、流れはバルブをオフにし、圧力を緩和する必要があります。

スペクタクルブラインドフランジは、フランジの種類に応じて、異なるタイプのジョイントフェイス（RF上昇面、FFフラットフェイス、RTJリングジョイント）を持っている可能性があります。

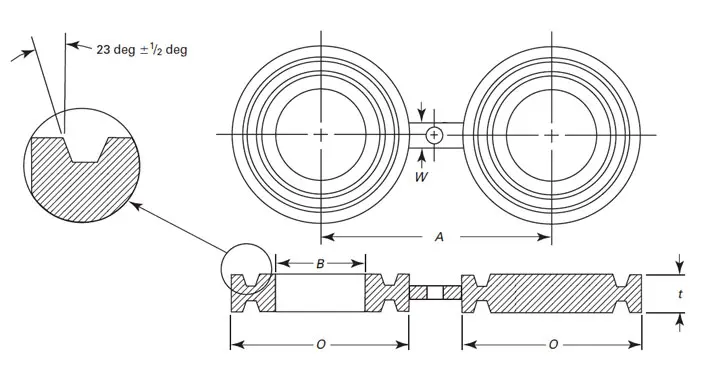

ASME B16.48に従って作られた女性のリングジョイント面（f/rtj）図-8ブランク（スペクタクルブラインドフランジ）の技術図。 A：センターライン距離。 O：空白のフランジの外径。 B：オープンエンドの内径。 T：空白の厚さ。 W：Web幅; T：ネクタイバーの厚さ。女性のリングジョイントグルーブ寸法は、ASME B16.5に準拠するものとします。ネクタイバーの穴のサイズ（ボルト間隔のために必要な場合）は、フランジボルト穴と同じであり、2つのフランジの間のボルトングを妨げないように配置します。タイバー寸法tの厚さは、タイバーに永久的な変形をせずに、すべての方向でブランクの重量を支えることができるものとします。
