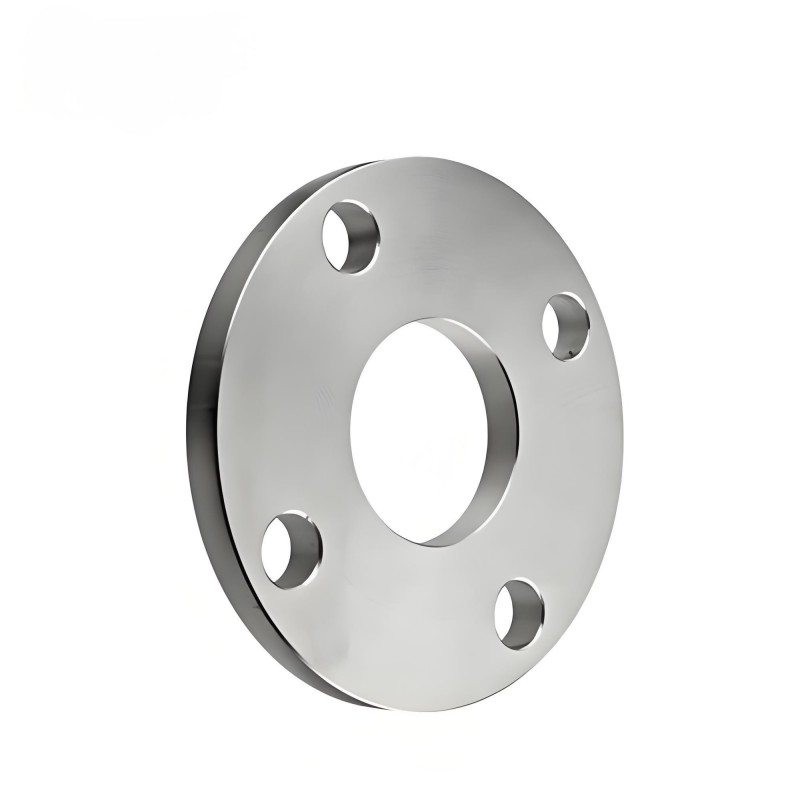

平面フランジ

平面フランジは、シール面とフランジ全体の端面が同一平面上にあるフランジの一種です。その設計上の特徴は、シール接触面が突起やくぼみがなく平らであることであり、均一な接触の広い領域を必要とするシールのシナリオに適しています。

サイズ：

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40 (1-1/2 インチ)
DN50(2インチ)	DN80(3")	DN100(4")	DN125(5インチ)	DN150(6インチ)
DN200(8インチ)	DN250(10インチ)	DN300(12インチ)	DN350(14インチ)	DN400(16インチ)
DN400(16インチ)	DN500(20インチ)	DN550(22インチ)	DN600(24インチ)

カスタマイズされたサイズお問い合わせください

お問い合わせを送信

製品説明

構造上の特徴とシール原理

全面設計：シール面はフランジ端面と完全に面一であり、ガスケットをボルトで締め付けることでシールします。低圧または中圧システム (PN6 ～ PN300 など) に適しています。
互換性: 通常は平らなガスケット (ゴム、アスベスト、または金属ラップガスケットなど) と組み合わせて使用されます。漏れを避けるために、取り付け中にフランジが平行で位置が揃っていることを確認してください。
メンテナンスの簡素化: 複雑な幾何学的構造がなく、分解とガスケットの交換が簡単です。

材質と製造基準

一般的な材料:
炭素鋼: ASTM A105/A105N (室温)、A350 LF2 (低温使用条件)。
メリットとデメリットの分析
製造基準:
米国規格: ANSI B16.5 (圧力定格: 150 ポンドから 2500 ポンド)。
国際規格: DIN、JIS、EN1092-1 などにより、プロジェクトを世界的に適応させることができます。
表面処理：耐食性を高めるための電気メッキ、溶融亜鉛メッキ、または防錆コーティング（黄色ペイント、黒色ペイントなど）。

応用分野

給排水、HVAC などの低圧流体システムは、低いシール圧力を必要とし、コスト効率が高くなります。
化学および食品産業: ステンレス鋼のフラットフランジは、FDA または EHEDG 認証要件に沿って、サニタリーパイプ (研磨表面 Ra ≤0.8 ミクロン) に使用されます。
モジュール式機器: 構造が簡単なため、モジュール式またはプレハブパイプの迅速な設置によく使用されます。

メリットとデメリットの分析

平面フランジの利点:
低コスト：凸型やリング型の接続フランジに比べて加工難易度が低く、大量生産に適しています。
幅広い適応性: 複数のガスケットタイプと互換性があり、高い柔軟性。
制限:
高圧限界: フラットコンタクトは不均一な圧力により漏れが発生しやすいため、超高圧システム (2500 以上) には適していません。
高い取り付け精度の要件: フランジの平行度は厳密に維持する必要があります。そうしないと、シールが損傷する可能性があります。

ホットタグ: 平面フランジ、中国、メーカー、サプライヤー、工場

関連カテゴリー

お問い合わせを送信

連絡先情報



住所

No. 4516、Binhai 3rd Road 8、Xinghai Street、Longwan District、Wenzhou City、Zhijiang省、中国


電話

+86-577-85886898


Eメール

Julong@snflange.com

材料：

ステンレス鋼

A-182～F-304

デュアルグレード 304/304L

デュアルグレード 316/316L

316

304H

デュアルグレード 304/304H

デュアルグレード 316/316H

316H

309

310

317L

321

347

347H

904L

二重状態

F51/2205

F53/2507

炭素鋼

ASTM/ASME

SA-105

A-350

LF-2

LF-3

A694

SA-516-70

A36

チタン

2年生

グループ12

クロム合金

A-182-F-1

F-5

F-6

F-9

F-91

F-11

F-12

F-22

アルミニウム

3003

6061

5083

他のグレードもご要望に応じて

ハスタロイ

B-2

C-276

C-22

インコネル

600

601

625

718

モネル

400

銅

90/10 (C70600)

70/30 (C71500)
