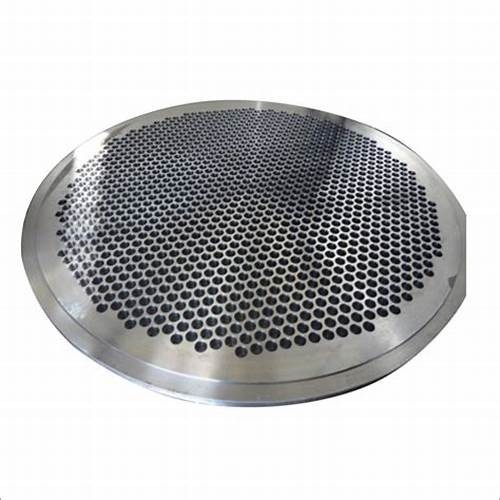

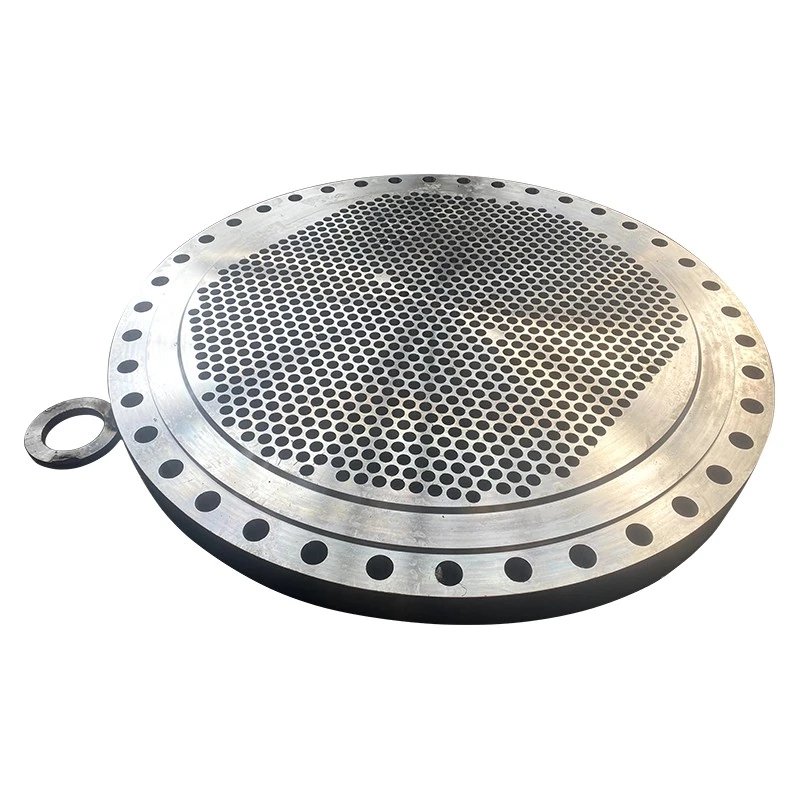

熱交換器、ボイラー、濾過システムの複雑なシステムでは、チューブシート効率、安全性、耐用年数を決定する重要なコンポーネントです。これらのシステムのバックボーンとして説明されることが多いチューブシートは、精密に加工されたシートで、通常は円形で、チューブを支持、分離、シールするための正確に位置合わせされた穴が開けられています。中国のトップメーカーとして、SNバルブは高度なエンジニアリングを専門とし、最も厳しい業界基準を満たす高品質のチューブシートを製造しています。
A チューブシートは隔壁として機能し、数百、場合によっては数千のチューブをシェル内に固定する重要な構造要素です。その主な機能は次のとおりです。
サポート: チューブ間の正確な位置合わせと間隔を維持し、動作ストレス下での振動やたるみを防ぎます。
隔離: 2 つの異なる流体の流れ (1 つはチューブ内を流れ、もう 1 つはシェル内を流れます) の間に障壁を作成し、それらが混合しないようにします。
シール: チューブは機械的拡張または溶接によってチューブ シートの穴に接続され、高い圧力および温度差に耐えることができる堅固なシールを形成します。耐食性: 管板は耐食性合金でメッキできるため、固体合金プレートを購入することなく優れた保護が得られ、大幅なコスト削減と性能の向上が得られます。
管板の設計と製造の精度は、ユニット全体の熱効率、圧力降下、および全体的な信頼性に直接影響します。
医薬品、食品および飲料、または化学処理など、流体の相互汚染の絶対的な防止が重要な用途では、二重管板設計を強くお勧めします。
仕組み: この設計は、チューブ束の両端に 2 つの別々のチューブシートがあり、それらの間に小さな隙間があります。
外側のチューブシートはシェルの圧力境界の外側にあります。
内側チューブシートはシェル内の主要な構造コンポーネントです。
漏れ検出: 2 つの管板の間の空間は大気に通気されています。シェルまたはチューブ側で漏れが発生した場合、漏れは直接外部に排出されるため、即座に視覚的に検出でき、2 つのプロセス流体の混合が防止されます。
安全性: この設計により、危険な液体が混合するリスクが実質的に排除され、製品の純度と操作の安全性が確保されます。
でSNバルブハイハオフランジ工場の掘削部門では、熱システム全体の信頼性がそのコアコンポーネントの品質に依存していることを理解しています。精密エンジニアリング、厳格な品質保証、および優れた材料の使用に対する当社の取り組みにより、当社が提供するすべてのチューブシートが最高のパフォーマンスと永続的なサービスのために構築されることが保証されます。
当社では、高度な CAD ソフトウェアを細心の注意を払った設計に、CNC 機械を活用して完璧な実行を実現し、パターン、ピッチ、公差が正確であることを保証します。当社のプロの掘削チームと設備が、プロジェクトに必要な堅牢で高品質の管板ソリューションを提供します。
