産業用配管システム、構造接続、および圧力機器において、これほど重要でありながら誤解されているコンポーネントはほとんどありません。プレートフランジ。新しいパイプラインを設計する場合でも、既存のシステムをアップグレードする場合でも、ヘビーデューティ産業用途のコンポーネントを調達する場合でも、プレート フランジを理解することは、安全性、パフォーマンス、長期的なコスト効率に直接影響を与える可能性があります。
この詳細なガイドは、エンジニア、調達マネージャー、請負業者、および技術的意思決定者が、プレート フランジとは何か、どのように機能するか、どこで使用されるか、および実際の用途に適切なフランジを選択する方法を明確に理解できるように作成されています。この記事は、実際の製造経験と業界標準に基づいて、漏れのリスク、互換性の問題、材料の選択、コスト管理などの一般的な顧客の問題点の解決に焦点を当てています。
専門メーカーとして、浙江双能鋼業有限公司は、エネルギー、化学、海洋、建設、製造部門にわたるクライアントにプレート フランジを供給してきました。この記事全体を通じて、信頼性の高い製造と品質管理がプロジェクトにどのような大きな変化をもたらすかについての洞察も得られます。
この記事では、プレート フランジの定義、構造、動作原理、材料、製造プロセス、規格、用途、利点、制限、選択ガイドラインを含め、プレート フランジについて包括的に説明します。また、バイヤーとエンジニアが直面する一般的な課題に対処し、プレート フランジと他のフランジ タイプを比較し、よくある質問に答えます。目標は、読者がプレート フランジを指定または購入する際に、十分な情報に基づいて自信を持って決定できる実践的な知識を身につけることです。

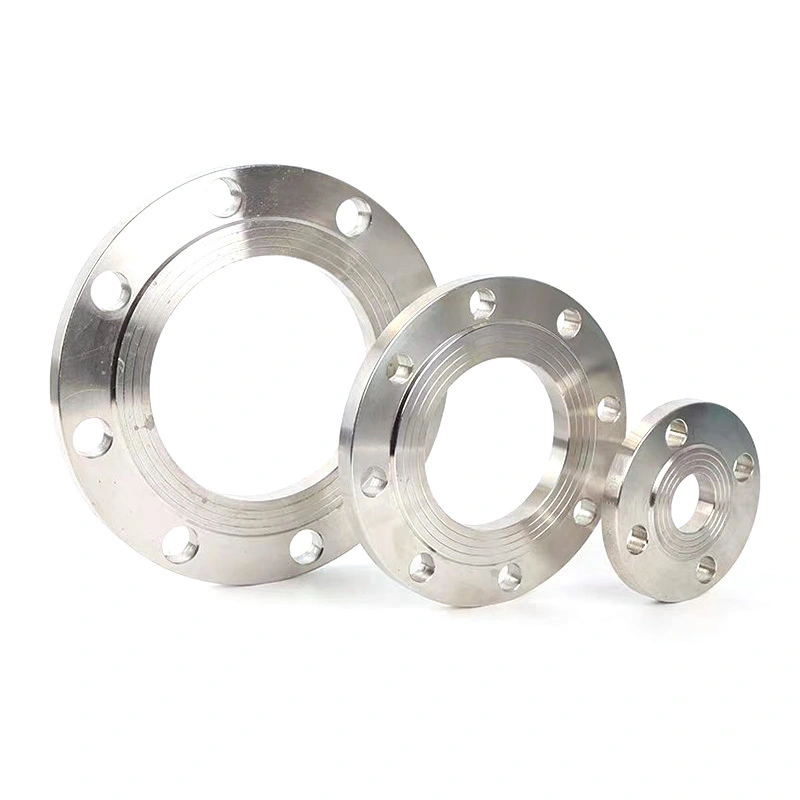

プレート フランジは、配管システム内のパイプ、バルブ、ポンプ、またはその他の機器を接続するために設計された平らな円形の金属コンポーネントです。鍛造または鋳造フランジとは異なり、プレート フランジは通常、鋼板から切断または機械加工されます。この製造方法により、大口径、カスタマイズされた寸法、コスト重視のプロジェクトに特に適しています。
プレート フランジは低圧から中圧の用途で広く使用されていますが、適切な材料の選択と製造管理により、要求の厳しい産業環境でも確実に機能します。多くの顧客にとって、その魅力は柔軟性、可用性、経済効率にあります。
で浙江双能鋼業有限公司、プレート フランジは、幅広い国際規格を満たすように製造されていると同時に、カスタム要件もサポートしているため、複雑なプロジェクトや非標準プロジェクトに特に役立ちます。
プレート フランジの主な機能は、配管システム内の 2 つのコンポーネント間に安全な密閉接続を作成することです。これは、2 つのフランジを位置合わせし、それらの面の間にガスケットを挿入し、フランジの穴を通してボルトを締めることによって実現されます。
正しく取り付けられると、ボルトによって生成される圧縮力によって次のことが保証されます。
プレート フランジは平坦で構造が比較的単純であるため、効果的に機能するには、正確な機械加工、正しいガスケットの選択、および正確なボルト トルクに大きく依存します。
一般的なプレート フランジは、次の主要な要素で構成されます。
| 成分 | 説明 |
|---|---|
| フランジ本体 | 構造強度を高める主円板 |
| ボア | パイプ内径に合わせた中央開口部 |
| フランジ面 | ガスケットと接触するシール面 |
| ボルト穴 | ボルトまたはスタッド用の等間隔の穴 |
シンプルな外観とは裏腹に、厚さ、平面度、穴の位置にわずかな誤差があるだけでも、シール性能に影響を与える可能性があります。経験豊富なメーカーが好まれるのはこのためです浙江双能鋼業有限公司精密な加工と検査を重視しています。
材料の選択は、プレート フランジの性能と耐用年数に重要な役割を果たします。選択は、動作圧力、温度、腐食への曝露、および輸送される流体の種類によって異なります。
| 材料 | 主な特徴 | 代表的な用途 |
|---|---|---|
| 炭素鋼 | 強度が高く、コスト効率が高い | 水、石油、ガスのパイプライン |
| ステンレス鋼 | 優れた耐食性 | 化学、食品、海洋システム |
| 合金鋼 | 高温および耐圧性 | 発電所、製油所 |
| 低温鋼 | 低温でも靭性を維持 | 極低温および寒冷地域のパイプライン |
浙江双能鋼業有限公司は幅広い材料ポートフォリオを提供し、国際材料規格およびプロジェクト固有の要件との互換性を確保します。
プレートフランジの製造プロセスは、プレートフランジの信頼性に直接影響します。一般的なプロセスには次のものが含まれます。
厳格なプロセス管理を維持することで、浙江双能鋼業有限公司寸法精度、一貫した性能、長期耐久性を保証します。
プレート フランジは、互換性と安全性を確保するために、広く認められた規格に従って製造されています。一般的な標準には次のようなものがあります。
これらの規格に準拠することで、プレート フランジがグローバル配管システム内に正しく適合し、期待される性能基準を満たすことが保証されます。
プレート フランジは、その汎用性により幅広い業界で使用されています。
その適応性により、標準システムとカスタマイズされたシステムの両方にとって好ましいソリューションとなります。
プレート フランジには多くの利点がありますが、次のような注意深い考慮も必要です。
次のような資格のあるサプライヤーを選択する浙江双能鋼業有限公司これらのリスクを大幅に軽減します。
| フランジタイプ | 強さ | 料金 | 一般的な使用方法 |
|---|---|---|---|
| プレートフランジ | 中くらい | 低い | 一般産業用配管 |
| ウェルドネックフランジ | 高い | 高い | 高圧システム |
| スリップオンフランジ | 中くらい | 中くらい | 低圧用途 |
プレート フランジを選択するときは、次の要素を考慮してください。
経験豊富なメーカーによる技術サポート浙江双能鋼業有限公司最適な選択を確実にするのに役立ちます。
品質保証には通常、次のものが含まれます。
これらの手順により、各プレート フランジが使用中に期待どおりに機能することが保証されます。
お客様は、漏れ、位置ずれ、早期腐食などの問題に直面することがよくあります。これらの問題は通常、不適切な材料選択または製造品質の低下に関連しています。のような信頼できるサプライヤーと提携する浙江双能鋼業有限公司エンジニアリング サポートと一貫した品質を通じて、これらの課題に対処するのに役立ちます。
Q: プレートフランジは高圧用途に適していますか?
A: プレート フランジは通常、低圧力から中圧力のシステムで使用されますが、適切な材料と厚さを使用すれば、高圧にも適応できます。
Q: プレートフランジはカスタマイズできますか?
A: はい、特に経験豊富なメーカーが製造した場合、カスタマイズが主な利点の 1 つです。
Q: 漏れのない性能を確保するにはどうすればよいですか?
A: 適切な加工、正しいガスケットの選択、正確なボルトのトルクが不可欠です。
プレート フランジは、最新の配管および産業システムにおいて重要な役割を果たしています。適切に設計および製造された場合、その多用途性、コスト効率、および適応性により、多くの用途にとって優れた選択肢となります。
専門的なサポートが受けられる信頼性の高い高品質のプレートフランジをお探しなら、浙江双能鋼業有限公司いつでもお手伝いいたします。プロジェクトに標準製品が必要な場合でも、完全にカスタマイズされたソリューションが必要な場合でも、私たちのチームがお手伝いします。接触私たち今すぐ要件について話し合い、自信を持ってプロジェクトを進めてください。
