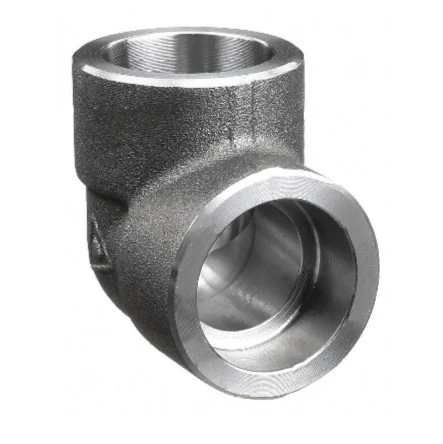

ソケット溶接90度エルボ

SN Valve は中国のソケット溶接 90 度エルボの大手メーカーです。ソケット溶接90度エルボは、配管接続時に流体の伝達方向を変える役割を果たし、流体を直角に回転させることができます。一端にソケットが付いており、もう一端はパイプラインの外径に合わせて、本管に挿入して溶接するように設計されています。ソケット溶接90度エルボは、主に小径の高圧配管システムで使用され、特に石油、化学、電力、その他の圧力産業など、漏れのリスクを厳密に管理する必要がある場合や、その時々のより高い強度要件が必要な場合に使用されます。配管システム。

サイズ：

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2インチ)	DN80(3")	DN100(4")	DN125(5インチ)	DN150(6インチ)
DN200(8インチ)	DN250(10インチ)	DN300(12インチ)	DN350(14インチ)	DN400(16インチ)
DN450(18インチ)	DN500(20インチ)	DN550(22インチ)	DN600(24インチ)

カスタマイズされたサイズお問い合わせください

材料：

ステンレス鋼

A-182～F-304

デュアルグレード 304/304L

デュアルグレード 316/316L

316

304H

デュアルグレード 304/304H

デュアルグレード 316/316H

316H

309

310

317L

321

347

347H

904L

二重状態

F51/2205

F53/2507

炭素鋼

ASTM/ASME

SA-105

A-350

LF-2

LF-3

A694

SA-516-70

A36

チタン

2年生

グループ12

クロム合金

A-182-F-1

F-5

F-6

F-9

F-91

F-11

F-12

F-22

アルミニウム

3003

6061

5083

他のグレードもご要望に応じて

ハスタロイ

B-2

C-276

C-22

インコネル

600

601

625

718

モネル

400

銅

90/10 (C70600)

70/30 (C71500)

お問い合わせを送信

製品説明

構造的特徴

ソケットの設計: ソケットの 90 度エルボの内壁は、通常、パイプ挿入後に良好な溶接界面を形成し、応力集中を軽減するために、面取りまたは丸みを帯びた移行部で設計されています。
材質の選択：ソケット溶接90度エルボは一般に炭素鋼、合金鋼、ステンレス鋼などの材質で作られており、実際の作業条件に応じて適切な材質グレードを選択し、耐食性、強度、耐用年数が要件を満たすことを保証します。ニーズ。
接続: エルボのエルボソケット部分をメインパイプラインに接続するには、ソケット溶接技術が使用され、しっかりと溶接された2つの突合せ溶接によって行われます。

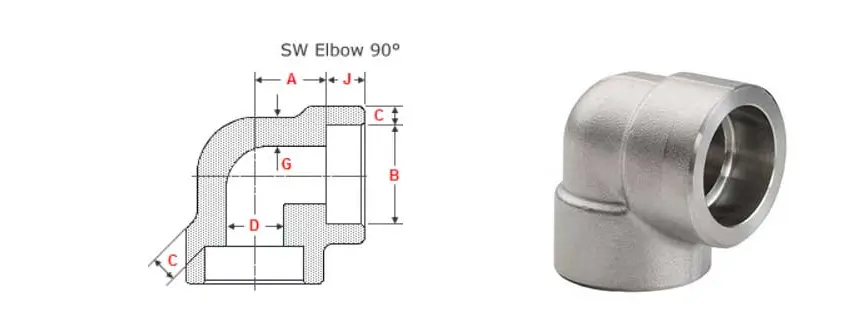

NPS	ソケットボア	深さソケット	ボアそこには	ソケット WT	体 WT
NPS	B	J	D	C	G
1/2	21.95 21.70	10	16.6 15	4.65 4.10	3.75
3/4	27.30 27.05	13	21.7 20.2	4.90 4.25	3.90
1	34.05 33.80	13	27.4 25.9	5.70 5.00	4.55
1.1/4	42.80 42.55	13	35.8 34.3	6.05 5.30	4.85
1.1/2	48.90 48.65	13	41.7 40.1	6.35 5.55	5.10
2	61.35 61.10	16	53.5 51.7	6.95 6.05	5.55
2.1/2	74.20 73.80	16	64.2 61.2	8.75 7.65	7.00
3	90.15 89.80	16	79.5 46.4	9.50 8.30	7.60
4	115.80 115.45	19

製造基準と分類

ソケット溶接 90 度エルボの製造には、通常、CJ/T 321-2010、ASME B16.11、HG/T 21634-1996 などの一連の規格が参照されます。同時に、規格外の加工についても図面に従って製作することが可能です。さらに、ソケット溶接90度エルボは、3000、6000、9000などの圧力レベルに応じて分類されており、異なるレベルは異なる作業条件に適しています。

寸法と重量

ソケット溶接90度エルボの寸法には、外径、内径、肉厚、中心から端面までの距離などが含まれます。これらの寸法は、通常、対応する製造規格に従って厳密に設計および製造されます。同時に、エルボの重量は、その材質、壁の厚さ、サイズ、その他の要因によっても異なります。 90 度エルボで溶接されるソケットの重量は、特定のサイズに対して数オンスから数ポンドの間で変化する場合があります。
