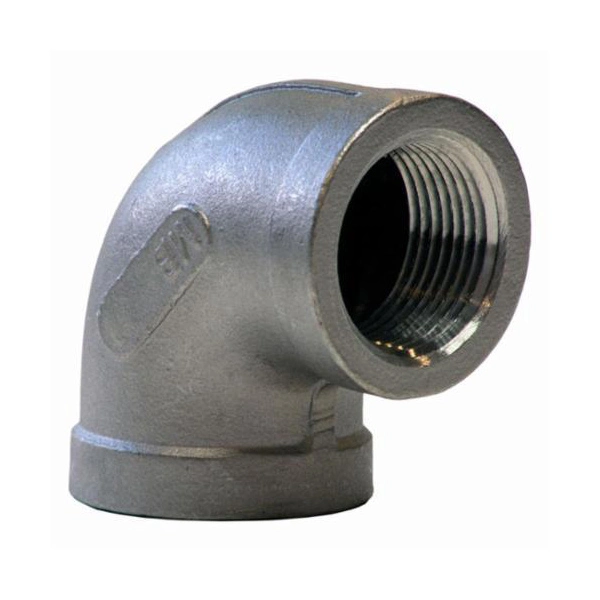

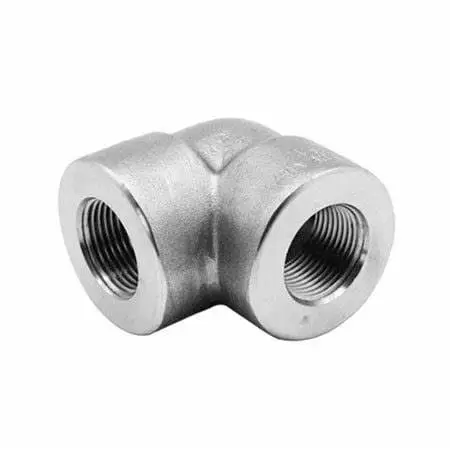

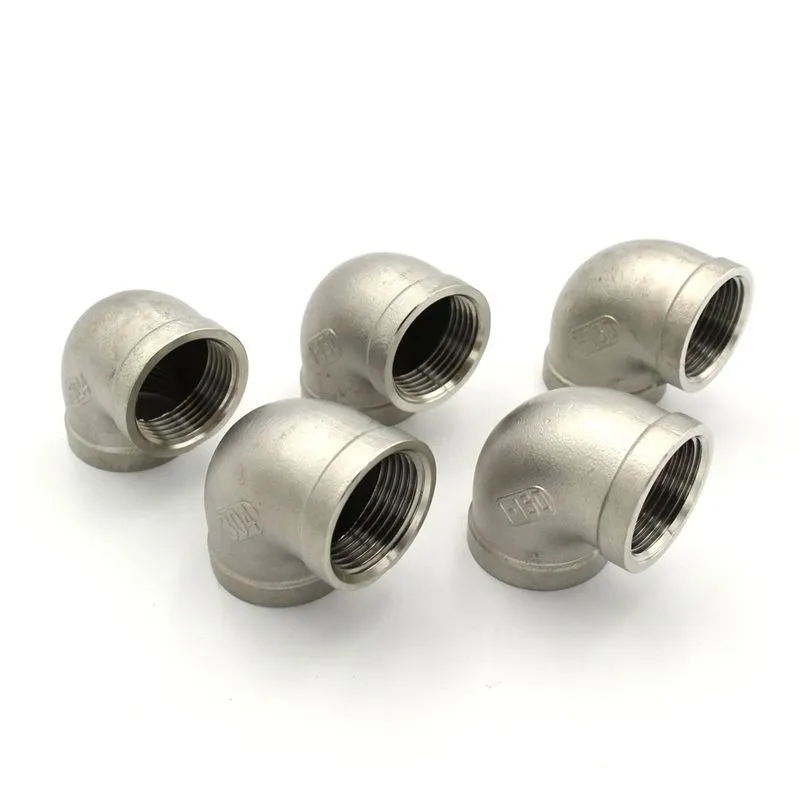

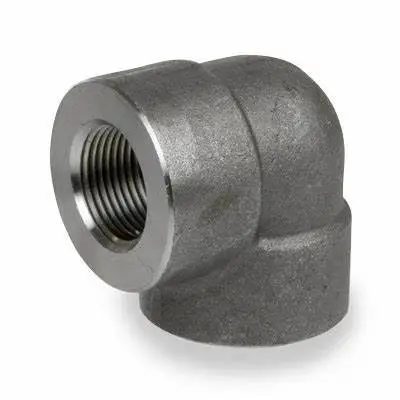

ねじ込み90度エルボ

SN Valve では、中国製のねじ付き 90 度エルボの豊富な品揃えをご覧いただけます。ねじ付き 90 度エルボは、雌ねじを介してパイプまたはその他の継手と接続し、パイプを 90 度方向に回転させることができます。この種のエルボは、石油、化学、天然ガス、水処理、暖房などのさまざまな産業、建設、土木配管システムで広く使用されています。

サイズ：

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2インチ)	DN80(3")	DN100(4")	DN125(5インチ)	DN150(6インチ)
DN200(8インチ)	DN250(10インチ)	DN300(12インチ)	DN350(14インチ)	DN400(16インチ)
DN450(18インチ)	DN500(20インチ)	DN550(22インチ)	DN600(24インチ)

カスタマイズされたサイズお問い合わせください

お問い合わせを送信

製品説明

構造と特徴

1.構造：ねじ付き90度エルボは通常、エルボ本体と両端のねじ付きインターフェースで構成されます。エルボの主要部分は 90 度の湾曲形状を呈し、ねじ付きインターフェースはパイプまたは他の管継手のねじ付き部分との接続に使用されます。
2.特徴: 便利な接続: ねじ接続により、複雑な溶接やフランジ接続を必要とせず、エルボの取り付けと分解が比較的簡単かつ迅速に行えます。
良好なシール: 正しいねじ接続と適切なシール材 (原料テープやシーラントなど) により、エルボとパイプラインの間の良好なシールを確保できます。
強力な適応性: ねじ付き 90 度エルボは、強力な適応性と高い柔軟性を備え、さまざまな材質や仕様のパイプを接続するために使用できます。

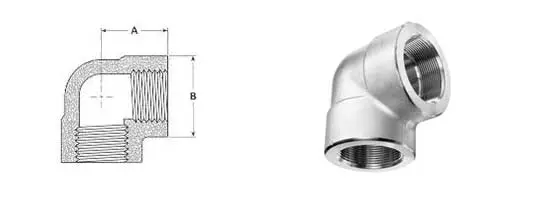

90度ねじ込みエルボの寸法

クラス2000

公称
パイプ
サイズ

1/8

1/4

3/8

1/2

3/4

1 1/4

1 1/2

2 1/2

–

7/8

31/32

1 1/8

1 5/16

1 1/2

1 3/4

2 3/8

3 3/8

4 3/16

–

29/32

1 1/16

1 5/16

1 9/16

1 27/32

2 7/32

2 1/2

3 1/32

3 11/16

4 5/16

5 3/4

重量

–

0.198

0.283

0.500

0.773

1.013

1.550

2.180

材料と製造

ねじ付き 90 度エルボは、さまざまな動作環境や媒体のニーズを満たすために、さまざまな材料を使用して製造できます。一般的な材料には次のものがあります。
炭素鋼：強度と剛性に優れ、一般産業用配管システムに適しています。
ステンレス鋼：耐食性、耐高温性に優れ、腐食性媒体や高温環境に適しています。
合金鋼: より高い強度と高温耐性を備え、高圧および高温の配管システムに適しています。
製造工程では、通常、エルボ本体の製造には鋳造、鍛造、熱間プレス成形が使用され、ねじ部の界面は機械加工によって形成されます。
