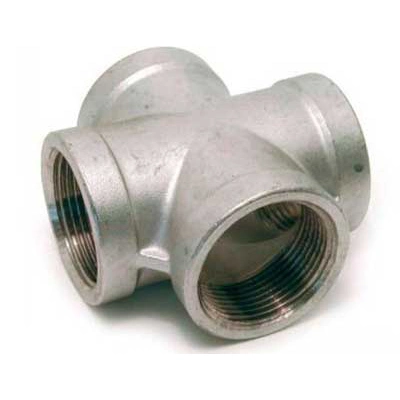

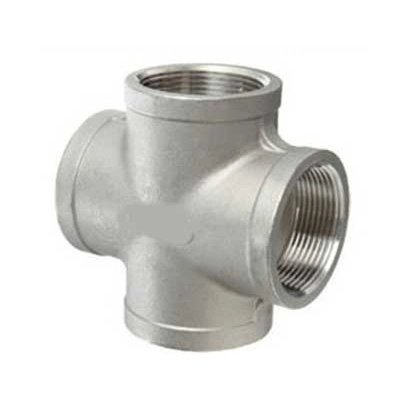

ねじ付きクロス

SNバルブは、中国の大手スレッドクロスメーカーです。ねじ付きティーは、液体の迂回またはマージを実現するために、スレッド接続によって4つのパイプをつなぐ重要なパイプフィッティングです。石油、化学、天然ガス、水処理、暖房などの工業分野、および配管方向の変更、配管の分岐、または特別な接続の実現のための建物および民間配管システムで広く使用されています。

サイズ：

DN10（3/8 "）	DN15（1/2 "）	DN20（3/4 "）	DN25（1 "）	DN40（1-1/2 "）
DN50（2 "）	DN80（3 "）	DN100（4 "）	DN125（5 "）	DN150（6 "）
DN200（8 "）	DN250（10 "）	DN300（12 "）	DN350（14 "）	DN400（16 "）
DN450（18 "）	DN500（20 "）	DN550（22 "）	DN600（24 "）

カスタマイズされたサイズ私たちに相談してください

お問い合わせを送信

製品説明

構造と特性

1.構造：通常、交差点は、十字架の本体と4つの端のネジ付き接続で構成されます。ティーの主要な部分はクロス型で、メインパイプと3つのブランチパイプがあります。ねじれた接続は、パイプまたは他のフィッティングのネジ付き部分と接続するために使用されます。
2.Features：便利な接続：ねじれた接続により、複雑な溶接やフランジ接続を必要とせずに、ティーを比較的シンプルかつ迅速に取り外します。
優れたシーリング：適切なねじ接続と適切なシーリング材料（原材料テープやシーラントなど）により、4ウェイとパイプの間の良好なシーリングを確保できます。
強力な適応性：スレッドクロスを使用して、さまざまな材料と仕様のパイプを接続でき、強力な適応性と高い柔軟性を備えています。

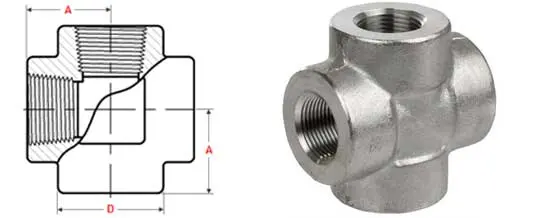

ねじ付きクロス寸法

スレッドされた交差寸法NPS 1/2〜4クラス2000

NP	スレッドの最小長		バンドの外径 D	センターから終了します A	分 wt
NP	B	J	バンドの外径 D	センターから終了します A	分 wt
1/2	10.9	13.6	33	28	3.18
3/4	12.7	13.9	38	33	3.18
1	14.7	17.3	46	38	3.68
1.1/4	17	18	56	44	3.89
1.1/2	17.8	18.4	62	51	4.01
2	19	19.2	75	60	4.27
2.1/2	23.6	28.9	92	76	5.61
3	25.9	30.5	109	86	5.99
4	27.7	33	146	106	6.55
