ステンレス鋼の同心円

4ウェイパイプコネクタとも呼ばれるステンレス鋼の同心円状のクロスは、配管システムの4つの方向に流体の流れを分割または結合するように設計された精密エンジニアリングコンポーネントです。高品位304、316、または316Lステンレス鋼で作られたこれらのフィッティングは、腐食性、高圧、および極端な温度環境に優れており、石油とガス、化学処理、HVAC、水処理などの産業に最適です。

サイズ：

DN10（3/8 "）	DN15（1/2 "）	DN20（3/4 "）	DN25（1 "）	DN40（1-1/2 "）
DN50（2 "）	DN80（3 "）	DN100（4 "）	DN125（5 "）	DN150（6 "）
DN200（8 "）	DN250（10 "）	DN300（12 "）	DN350（14 "）	DN400（16 "）
DN450（18 "）	DN500（20 "）	DN550（22 "）	DN600（24 "）

カスタマイズされたサイズ私たちに相談してください

お問い合わせを送信

製品説明

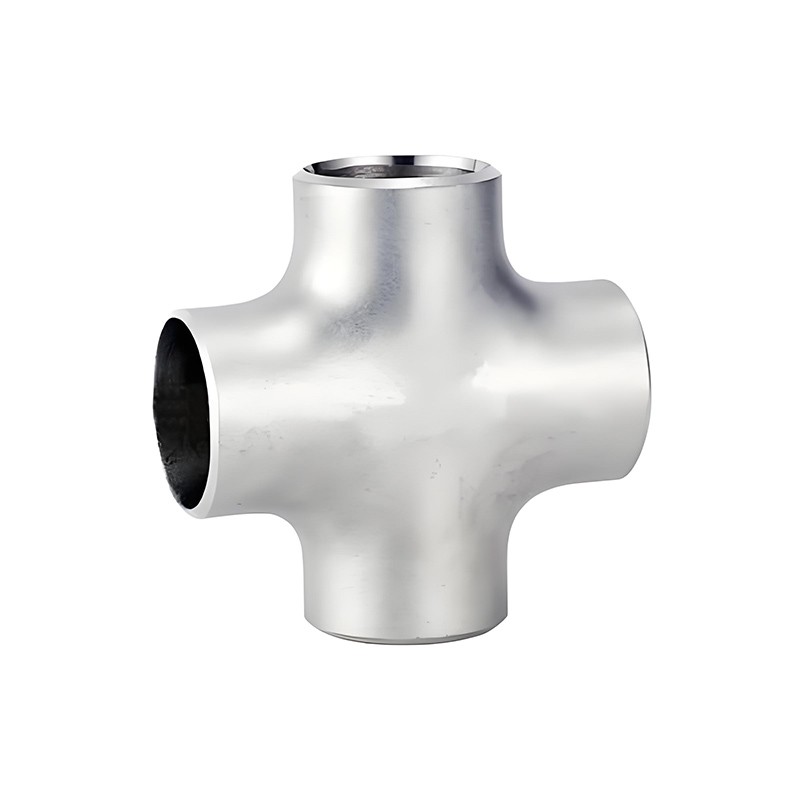

製品名：ステンレス鋼の同心円
サイズ：シームレス1/2インチ-24インチ（DN15-DN600）
溶接1/2インチ-64インチ（DN12-DN1600）
標準：ASME B16.9、
HT/T21631、MSS SP-43、DIN2605、JISB2313
GB/T12459、GB/T13401、SH3408、HG/T21635
厚さ：SCH5-XXS
グレード：TP304L、TP316L、TP310S、TP321、TP904L; Deplex S31803/F51、S32750/F53

主な機能：

堅牢な構造：シームレスまたは溶接デザインは、SCH 160までの圧力の下で漏れ防止性能を保証します。
腐食抵抗：クロムニッケル合金組成は、酸、塩化物、酸化に耐えます。
汎用性の高い構成：等しい交差（すべてのポートが同じサイズ）またはクロスの削減（混合直径）を選択します。
衛生仕上げ：洗練された表面（RA≤0.8μm）は、食品、製薬、およびバイオテクノロジーアプリケーションの衛生基準を満たしています。
温度範囲：極低温または高温のシステムに適した、-196°Cから870°Cの安定性能。

アプリケーション：

複雑なパイプラインネットワークの流体の分布。
化学プラントの計装ラインを接続します。
空気/水流管理のためのHVACシステム。
乳製品、飲料、および医薬品生産の衛生システム。
ASTM A403、ASME B16.11、およびDIN 2615標準に準拠しています。カスタムサイズと材料グレードが利用可能です。

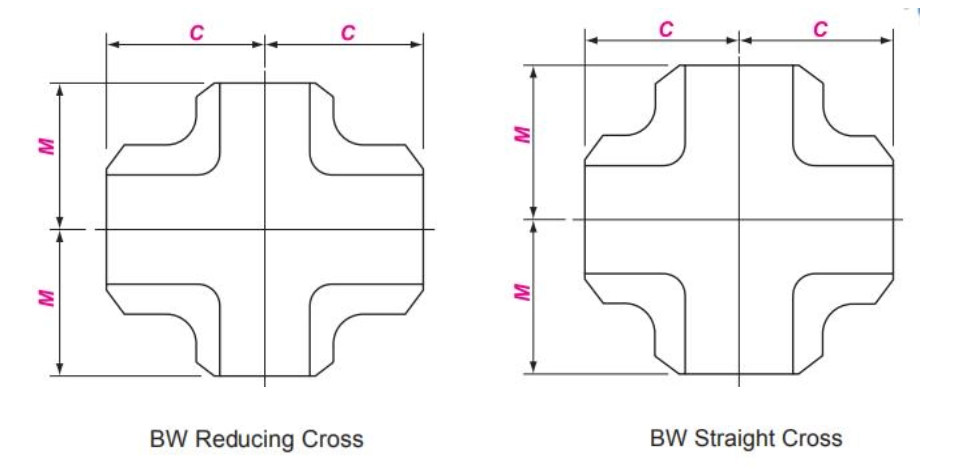

公称サイズ		ベベルの外径	センターから終了します
公称サイズ		ベベルの外径	センターから終了します
dn	NP	の	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499
