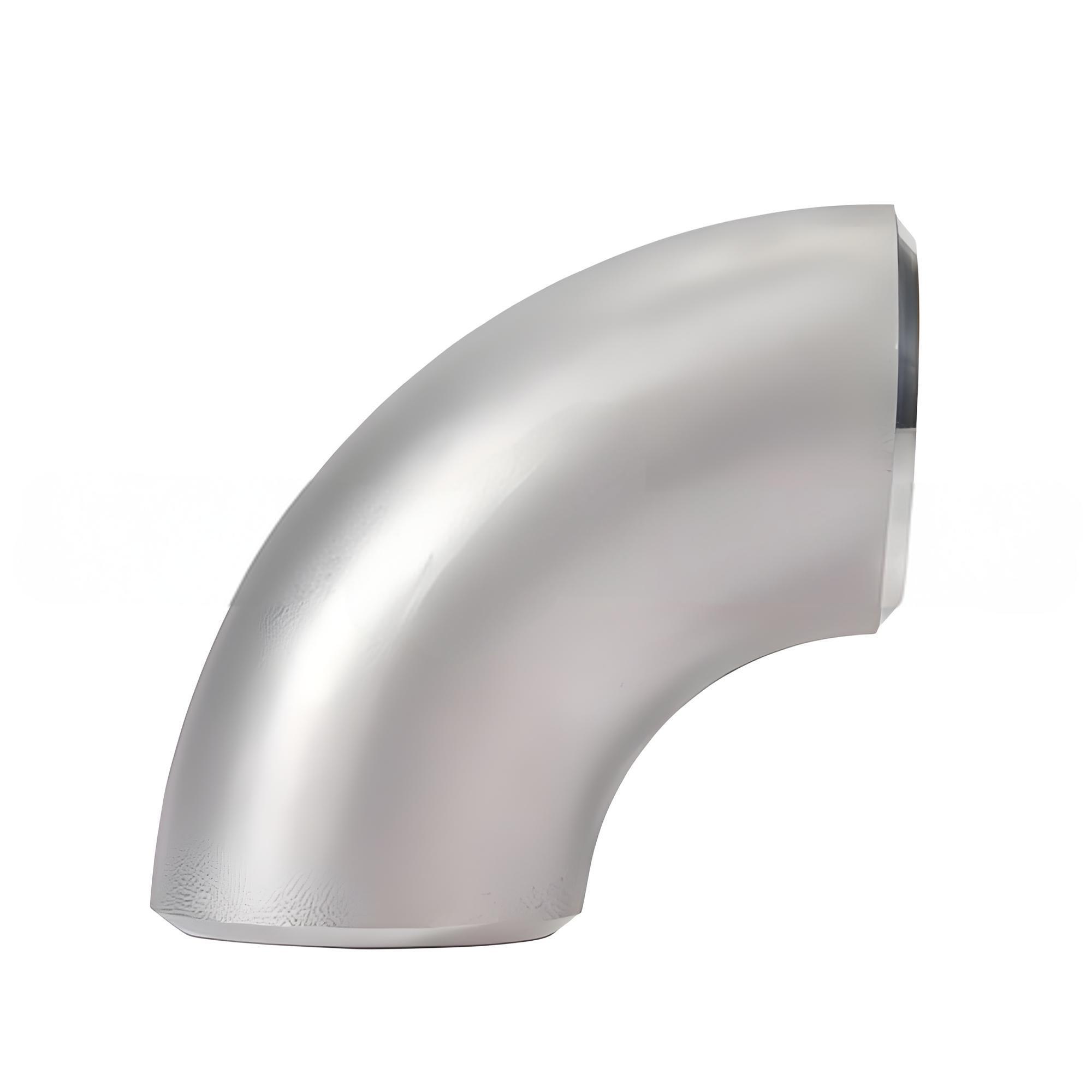

ステンレス鋼90°産業肘

SNバルブは、中国のステンレス鋼の大手90°産業肘メーカーです。

サイズ：

DN10（3/8 "）	DN15（1/2 "）	DN20（3/4 "）	DN25（1 "）	DN40（1-1/2 "）
DN50（2 "）	DN80（3 "）	DN100（4 "）	DN125（5 "）	DN150（6 "）
DN200（8 "）	DN250（10 "）	DN300（12 "）	DN350（14 "）	DN400（16 "）
DN450（18 "）	DN500（20 "）	DN550（22 "）	DN600（24 "）

カスタマイズされたサイズ私たちに相談してください

お問い合わせを送信

製品説明

サイズ：シームレス1/2インチ-24インチ（DN15-DN600）
溶接1/2インチ-64インチ（DN12-DN1600）

標準：ASME B16.9、
HT/T21631、MSS SP-43、DIN2605、JISB2313
GB/T12459、GB/T13401、SH3408、HG/T21635

厚さ：SCH5-XXS

グレード：TP304L、TP316L、TP310S、TP321、TP904L; Deplex S31803/F51、S32750/F53

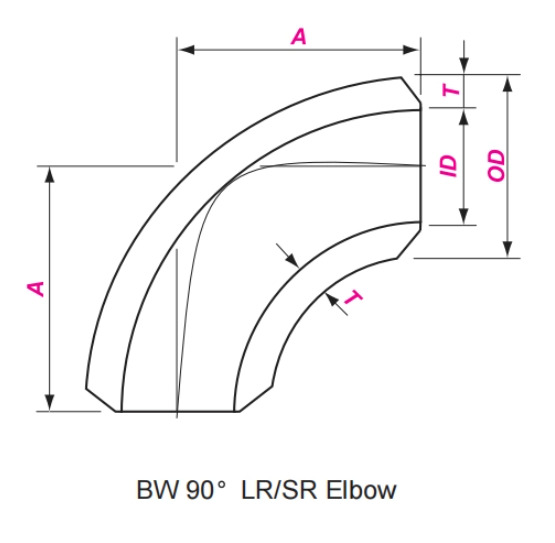

公称サイズ		ベベルの外径	センターから終了します
公称サイズ			90°肘
dn	NP	の	A
dn	NP	の	LR	sr
15	1/2	21.3	38	-
20	3/4	26.7	38	-
25	1	33.4	38	25
32	1 1/4	42.2	48	32
40	1 1/2	48.3	57	38
50	2	60.3	76	51
65	2 1/2	73.0	95	64
80	3	88.9	114	76
90	3 1/2	101.6	133	89
100	4	114.3	152	102
125	5	141.3	190	127
150	6	168.3	229	152
200	8	219.1	305	203
250	10	273.0	381	254
300	12	323.8	457	305
350	14	355.6	533	356
400	16	406.4	610	406
450	18	457.0	686	457
500	20	508.0	762	508
550	22	559.0	838	559
600	24	610.0	914	610
650	26	660.0	991	660
700	28	711.0	1067	711
750	30	762.0	1143	762
800	32	813.0	1219	813
850	34	864.0	1295	864
900	36	914.0	1372	914
950	38	965.0	1448	965
1000	40	1016.0	1524	1016
1050	42	1067.0	1600	1067
1100	44	1118.0	1676	1118
1150	46	1168.0	1753	1168
1200	48	1219.0	1829	1219
1300	52	1321.0	1981	1321
1400	56	1422.0	2134	1422
1500	60	1524.0	2286	1524
1600	64	1626.0	2438	1626
1700	68	1727.0	2591	1727
1800	72	1829.0	2743	1829
1900	76	1930.0	2896	1930
2000	80	2032.0	3048	2032

ステンレス鋼の仕様90°産業肘：

ISO 4144化学互換性標準に準拠した短い半径（SR）1D/長半径（LR）1.5D、壁の厚さ誤差±10％。
プロセス：1.0の溶接係数を備えたホットプレスおよびローカルクエンチング、リアルタイムX線イメージング（RTR）オンライン検出をサポートします。

パフォーマンスの利点

直角ステアリング精度：1D短い半径は70％の設置スペースを節約し、モジュラー機器（LNG PRYステーションなど）に適しています。
極端な作業状態の適応：310S材料酸化防止皮膚の剥離（300サイクルの熱負荷をテスト）、ボイラー煙道ガスステアリングに使用します。
マルチ標準互換性：ASME/EN/JISフランジホールの間隔をサポートし、自動溶接機に合わせて溝（37°、45°）で事前に製造できます。

典型的なアプリケーション

サーマル発電所のSCR脱窒システムの直角煙道
バイオ医薬品発酵タンクのCIP逆流パイプライン
リチウムバッテリー材料酸浸出ワークショップでの高度に腐食性媒体の輸送
一般的な品質管理と配信
テスト：100％渦電流テスト（ET）+硬度テスト（HRB≤90）、ASTM E290曲げテストコンプライアンス。
