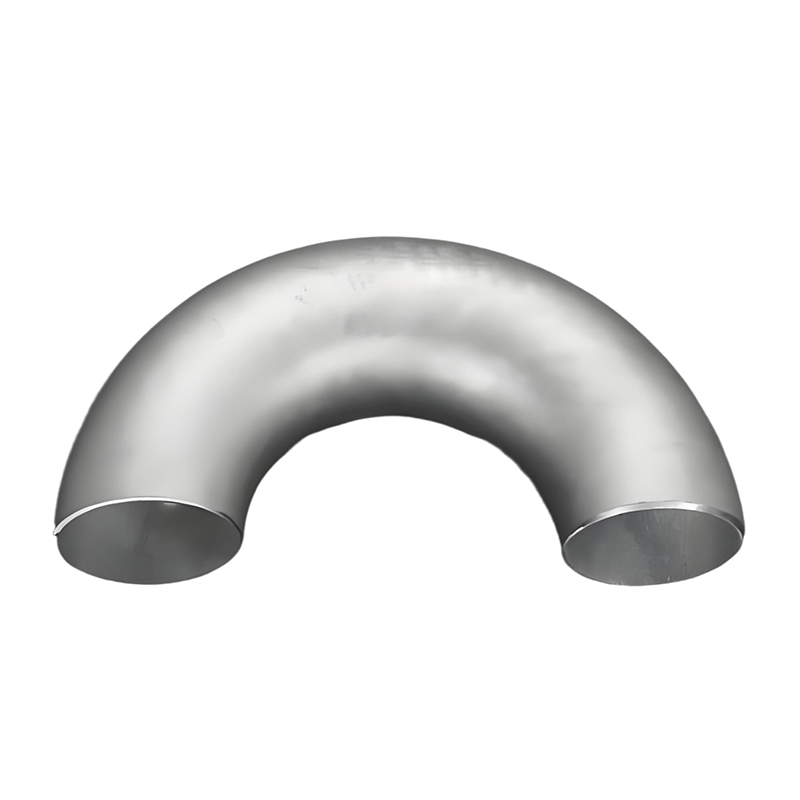

ステンレス鋼180°産業肘

SNバルブは、中国の主要なステンレス鋼180°産業肘メーカーです。

サイズ：

DN10（3/8 "）	DN15（1/2 "）	DN20（3/4 "）	DN25（1 "）	DN40（1-1/2 "）
DN50（2 "）	DN80（3 "）	DN100（4 "）	DN125（5 "）	DN150（6 "）
DN200（8 "）	DN250（10 "）	DN300（12 "）	DN350（14 "）	DN400（16 "）
DN450（18 "）	DN500（20 "）	DN550（22 "）	DN600（24 "）

カスタマイズされたサイズ私たちに相談してください

お問い合わせを送信

製品説明

サイズ：シームレス1/2インチ-24インチ（DN15-DN600）
溶接1/2インチ-64インチ（DN12-DN1600）

標準：ASME B16.9、
HT/T21631、MSS SP-43、DIN2605、JISB2313
GB/T12459、GB/T13401、SH3408、HG/T21635

厚さ：SCH5-XXS

グレード：TP304L、TP316L、TP310S、TP321、TP904L; Deplex S31803/F51、S32750/F53

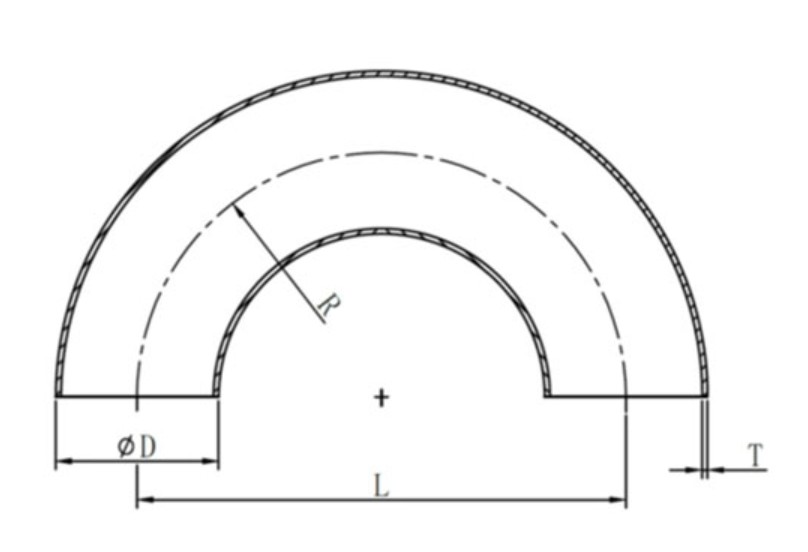

名目パイプサイズ dn	ベベルの外径 D		中央から中央		顔に戻ります
			180°肘
			P		K
	シリーズa	シリーズb	長い半径	短い半径	長い半径	短い半径
15	21.3	18	76	—	48	—
20	26.9	25	76	—	51	—
25	33.7	32	70	51	56	41
32	424	38	95	64	70	52
40	48.3	45	114	76	83	62
50	60.3	57	152	102	106	81
65	76.1（73）	76	191	127	132	100
80	88.9	89	229	152	159	121
90	101.6	—	267	178	184	140
100	114.3	108	305	203	210	159
125	139.7	133	381	254	202	197
150	168.3	159	457	305	313	237
200	219 1	219	610	406	414	313
250	273.0	273	762	508	518	391
300	323.9	325	914	610	619	467
350	355.6	377	1067	711	711	533
400	406.4	426	1219	813	813	610
450	457.0	478	1372	914	914	686
500	508.0	529	1524	1016	1016	762

ステンレス鋼の仕様180°産業肘：

シームレスなパイプデザイン、サイズ範囲1/2 "から24"、ASME B16.9標準に従って壁の厚さ、クラス150〜2500をカバーする圧力評価。
プロセス：精密コールド描画形成、内壁と外壁の鏡の研磨（RA≤0.8μm）、食品および製薬産業の衛生基準に適した中程度の残留物の減少。

パフォーマンスの利点

高強度と耐久性
閉じたダイ鍛造技術を採用して材料の剥離欠陥を排除すると、引張強度は550 MPa以上、降伏強度は200 MPa以上であり、高圧システム（PN16 MPa）に耐えることができます。

180°の曲げ角度設計は、流体のステアリング効率を最適化し、圧力損失を減らし、石油輸送および化学反応器循環システムに適しています。
過酷な環境への適応性

316Lには、オフショアプラットフォーム、海水淡水化、硫化水素油およびガスパイプラインに適した孔食と顆粒間腐食に耐性のあるモリブデン（MO≥2.1％）が含まれています。
高温溶液処理（1000°Cの水消光）は、オーステナイト構造の安定性を保証し、高温クリープ変形を回避します。

インストールと互換性

溶接（TIG/MIG）、フランジ接続またはスレッドインターフェイス（NPT/BSP）をサポートし、ANSI、DIN、JISなどのマルチカントリー標準パイプラインシステムと互換性があります。
カスタマイズされたポート設計（フラットおよびビーベル）を提供し、炭素鋼と合金鋼の異なる材料の溶接と互換性があります。

アプリケーションエリア

エネルギーおよび化学産業：製油所の高圧パイプライン、LNG貯蔵および輸送曲がり、酸洗浄装置循環回路。
食品および医薬品：パイプラインのCIP洗浄、滅菌液輸送、FDA認証に準拠した表面電解研磨。
船と原子力：海水冷却システム、核グレードパイプラインの地震サポート構造、PED 2014/68/EUによって認定されています。

品質管理と認証

テスト基準：溶接継ぎ目に気孔率や亀裂がないことを確認するために、100％X線撮影テスト（RT）および超音波検査（UT）。静水圧テストは、作業圧力の1.5倍に達します。
認定文書：EN 10204 3.1マテリアルレポート、ISO 9001品質システム証明書、およびサポートサードパーティ検査を提供する
